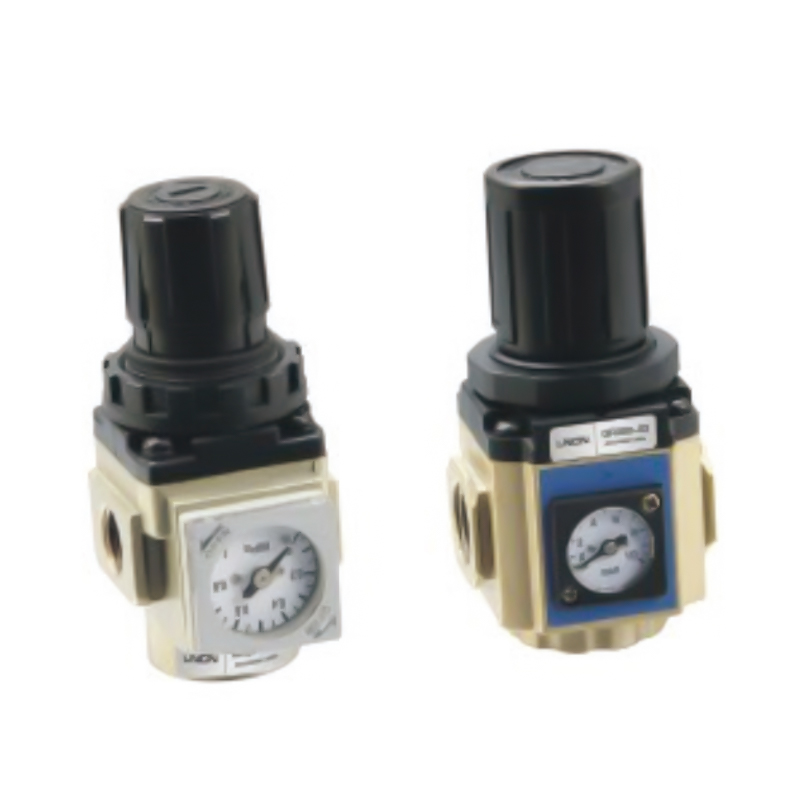

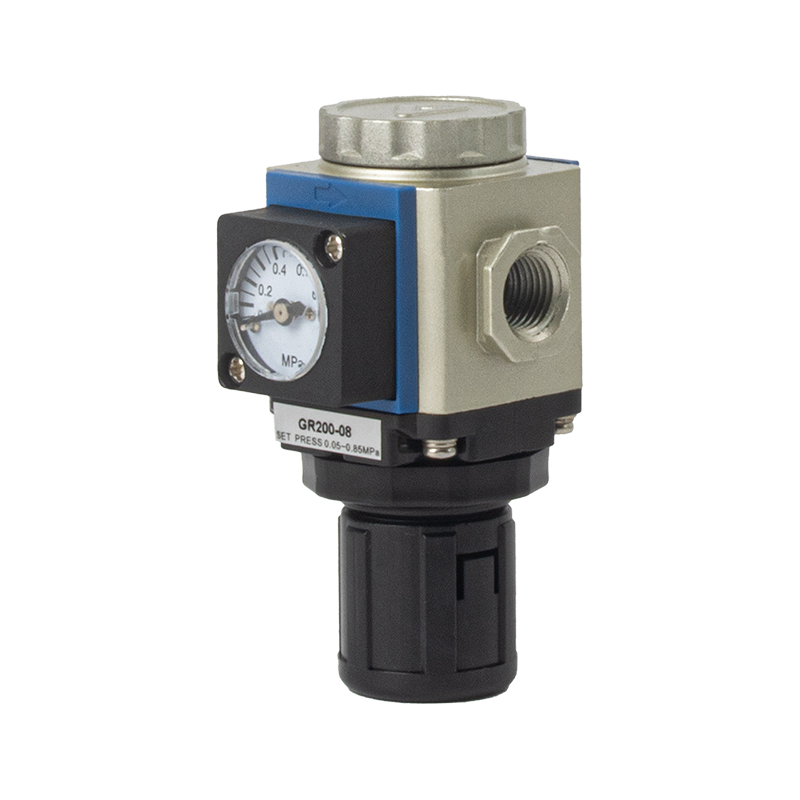

1. 采用嵌入式方形压力表，节省安装空间(亦可选择使用外置圆型压力表);
2. 压式自锁结构，可防止调定压力受外界干扰而产生异动;
3. 压力调节机构采用平衡式设计，压力调节更稳定，漂移量小，压力特性好;
4. 除面板安装外，可另选固定支架安装;
5. 除标准形式外，另有低压型可供选择(最高可调压力0.4MPA)。

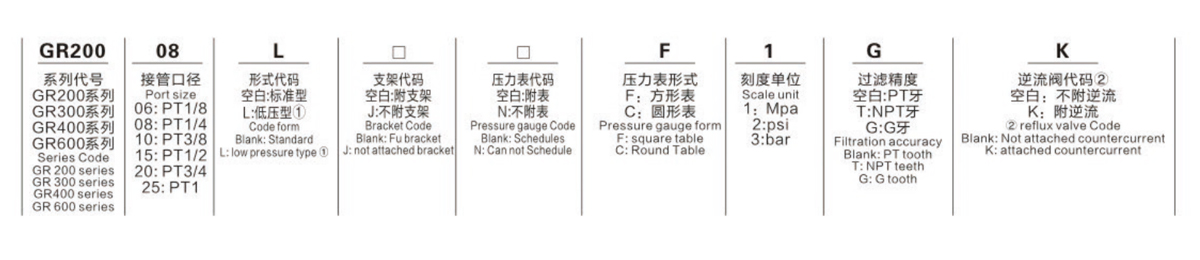

| 型号 | GR200-06 | GR200-08 | GR300-08 | GR300-10 | GR300-15 | GR400-10 | GR400-15 | GR600-20 | GR600-25 |
| 固定型式 | 空气 | ||||||||
| 配管□径 | PT1/8 | PT1/4 | PT1/4 | PT3/8 | PT1/2 | PT3/8 | PT1/2 | PT3/4 | PT1 |
| 使用压力范围 | 0.05~0.9Mpa(20~130Psi) | ||||||||
| 保证耐压力 | 1.5Mpa(215Psi) | ||||||||
| 工作温度范围 | -20~70℃ | ||||||||
| 重量 | 160g | 350g | 720g | 1700g | |||||

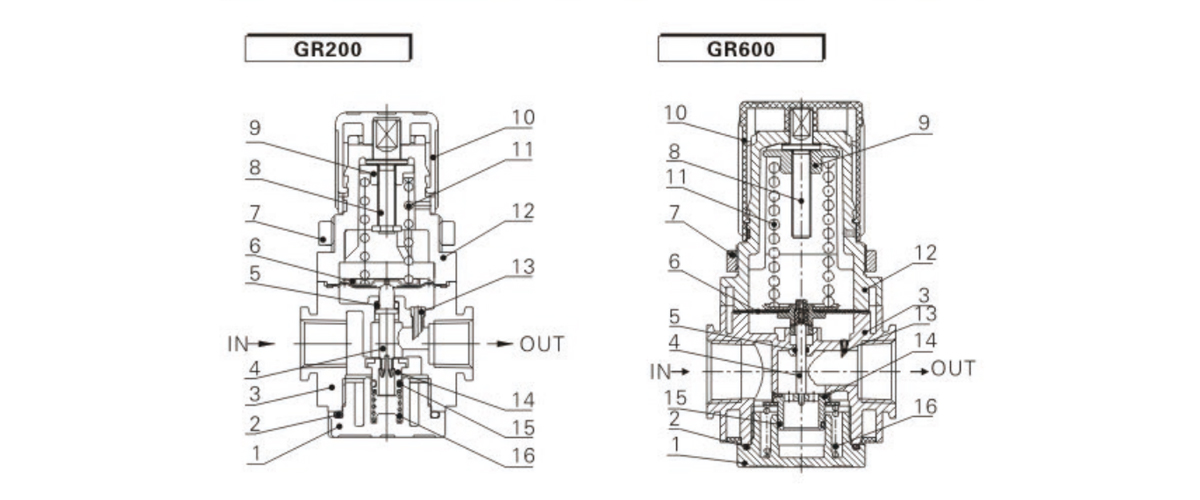

| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 阀帽 | 铝合金 | 12 | 主调压座 | 铝合金(GR600)/POM(其它) |
| 2 | O 型 环 | 丁腈橡胶 | 13 | 反锁导管 | POM |
| 3 | 调压阀本体 | 铝合金 | 14 | 调压塞头 | 黄铜包胶 |
| 4 | 调压柱 | 黄铜(GR600)/POM(其它) | 15 | O 型 环 | 丁腈橡胶 |
| 5 | O 形 环 | 丁腈橡胶 | 16 | 弹簧 | 不锈钢 |
| 6 | 主调压膜片 | SU304包胶 | 17 | ||
| 7 | 固定环帽 | 铝合金(GR600/POM(其它) | 18 | ||
| 8 | 主调压轴 | 快削钢 | 19 | ||
| 9 | 主调压六角帽 | 快削钢 | 20 | ||
| 10 | 主调压钮 | POM | 21 | ||
| 11 | 弹簧 | Swc | 22 |

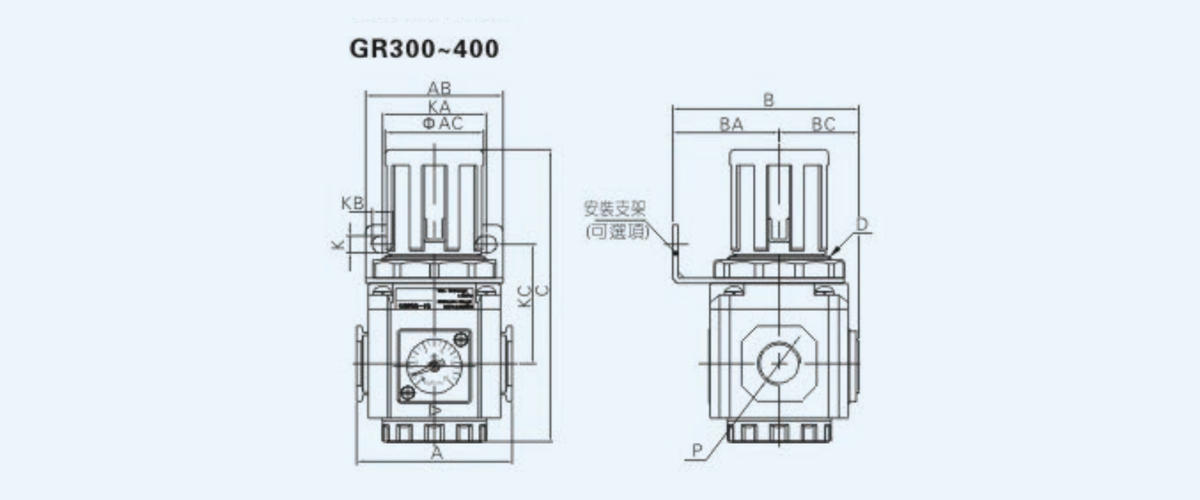

| 型号/ 符号 | A | AB | AC | B | BA | BC | C | D | K | KA | KB | KC | P |
| GR300-08 | 60 | 53 | 38 | 72 | 41 | 31 | 112.5 | M40×1.5 | 6.5 | 40 | 8 | 46 | PT1/4 |
| GR300-10 | 60 | 53 | 38 | 72 | 41 | 31 | 112.5 | M40×1.5 | 6.5 | 40 | 8 | 46 | PT3/8 |
| GR300-15 | 60 | 53 | 38 | 72 | 41 | 31 | 112.5 | M40×1.5 | 6.5 | 40 | 8 | 46 | PT1/2 |
| GR400-10 | 80 | 72 | 52 | 90 | 50 | 40 | 140.5 | M55×2.2 | 8.5 | 55 | 11 | 53 | PT3/8 |
| GR400-15 | 80 | 72 | 52 | 90 | 50 | 40 | 140.5 | M55×2.2 | 8.5 | 55 | 11 | 53 | PT1/2 |
