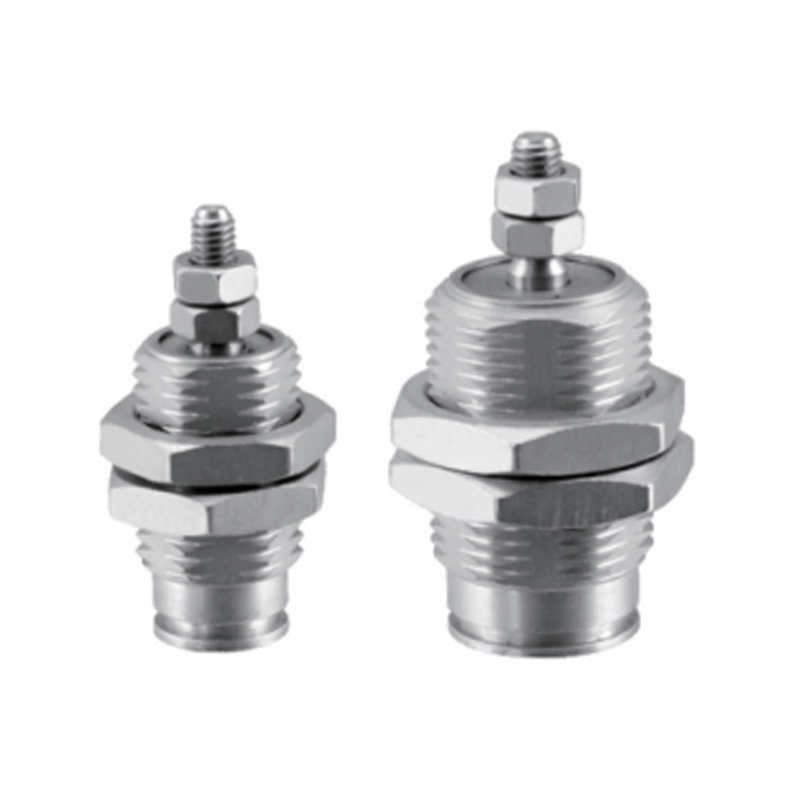

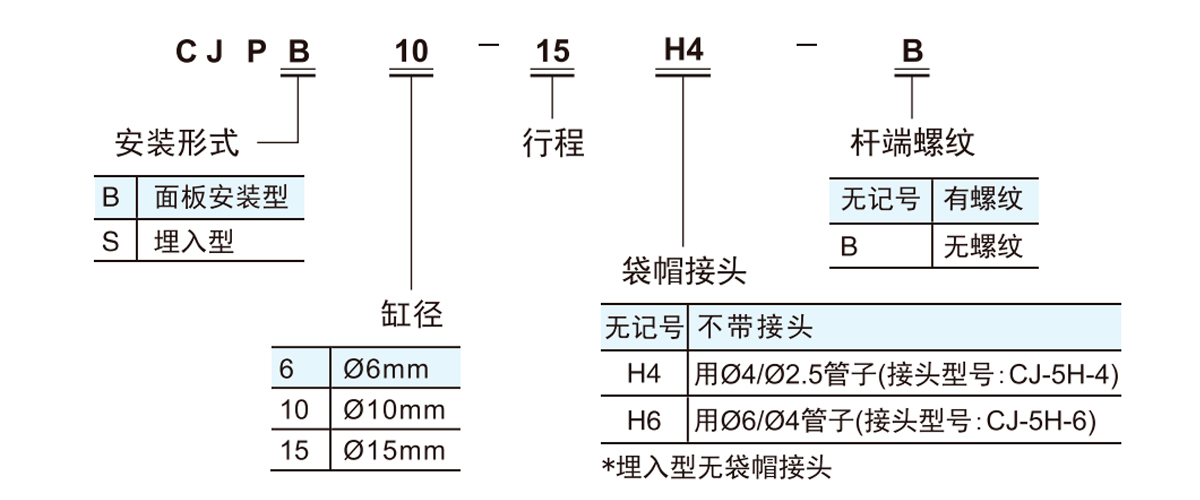

CJPB系列单作用针型气缸是针对空间敏感场合设计的紧凑型执行元件。其核心在于运用压缩空气驱动活塞杆实现单向直线运动，依靠内置弹簧实现自动复位。
•高度集成设计：本体结构极致紧凑，重量轻盈，对安装空间要求极小。
•模块化集成能力：支持多气缸便捷组合，形成集成模块，提供高度的安装灵活性，优化空间利用率。
•简化安装流程：通常无需额外安装附件，简化了装配步骤。
•规格覆盖广泛：提供多种缸径选项，满足不同应用场景的负载和行程需求，适配不同工况。
| 缸径(mm) | 6 | 10 | 15 |
| 使用流体 | 空气 | ||
| 动作型式 | 单动一弹簧压回 | ||
| 最高使用压力 MPa | 0.7 | ||
| 最低使用压力 MPa | 0.2 | 0.15 | |
| 环境和流体温度 | -10℃~70℃(但未冻结) | ||
| 缓冲 | 无 | ||
| 使用活塞速度 | 50~500 mm/s | ||
| 行程公差mm | +1.00 | ||
| *润滑 | 不需要 | ||
| 接管口径 | M5×0.8(面板安装型) | ||
| *如需润滑，请使用涡轮机油No. | |||

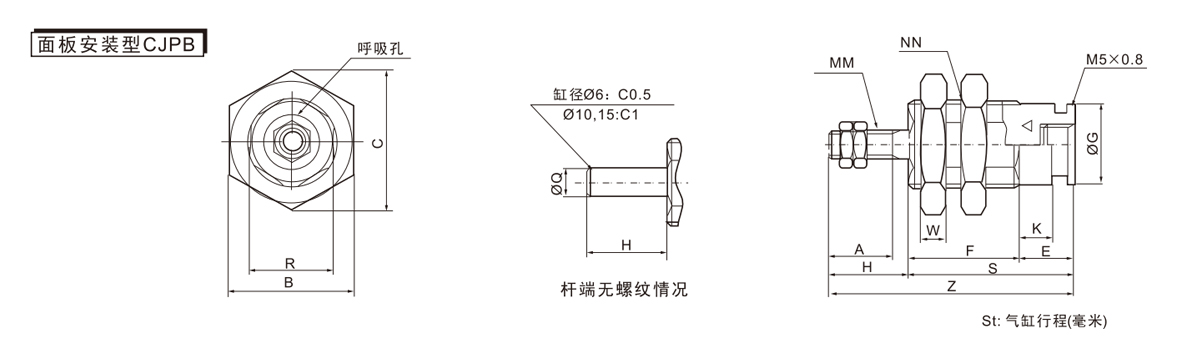

| 缸径 (mm) |
A | B | C | E | F | ØG | H | K | MM | NN | R | S | W | Z | Q | ||||||
| 5st | 10st | 15st | 5st | 10st | 15st | 5st | 10st | 15st | |||||||||||||
| 6 | 7 | 12 | 13.9 | 6 | 12.5 | 19.5 | 26.5 | 8.5 | 9 | 3.5 | M3×0.5 | M10×1.0 | 9 | 18.5 | 22.5 | 32.5 | 3 | 27.5 | 34.5 | 41.5 | 3 |
| 10 | 10 | 19 | 22 | 6 | 14.5 | 21 | 28 | 12 | 12 | 3.5 | M4×0.7 | M15×1.5 | 13 | 20.5 | 27 | 34 | 4 | 32.5 | 39 | 46 | 5 |
| 15 | 12 | 27 | 31 | 7 | 16.5 | 22.5 | 29 | 19 | 14 | 4.2 | M5×0.8 | M22×1.5 | 20 | 23.5 | 29.5 | 36 | 5 | 37.5 | 43.5 | 50 | 6 |

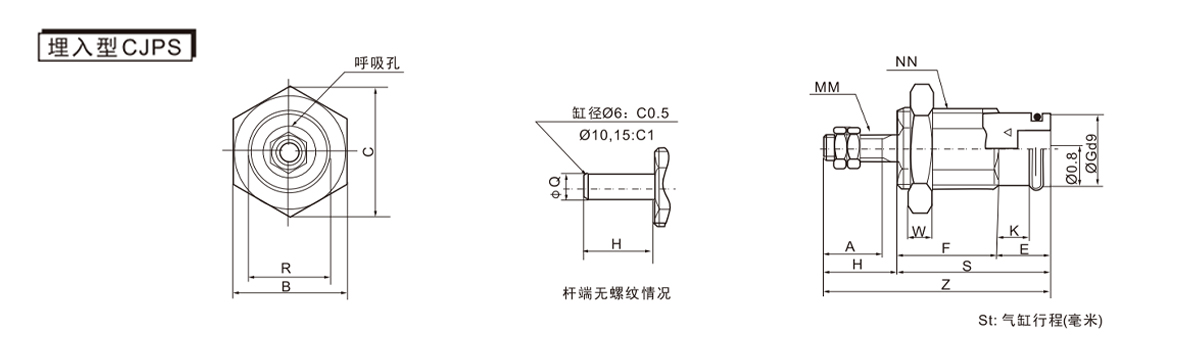

| 缸径 (mm) |
A | B | C | E | F | ØG | H | K | MM | NN | R | S | W | Z | Q | ||||||
| 5st | 10st | 15st | 5st | 10st | 15st | 5st | 10st | 15st | |||||||||||||
| 6 | 7 | 12 | 13.9 | 6 | 12.5 | 19.5 | 26.5 | 8.5 | 9 | 3.5 | M3×0.5 | M10×1.0 | 9 | 18.5 | 22.5 | 32.5 | 3 | 27.5 | 34.5 | 41.5 | 3 |
| 10 | 10 | 19 | 22 | 6 | 14.5 | 21 | 28 | 12 | 12 | 3.5 | M4×0.7 | M15×1.5 | 13 | 20.5 | 27 | 34 | 4 | 32.5 | 39 | 46 | 5 |
| 15 | 12 | 27 | 31 | 7 | 16.5 | 22.5 | 29 | 19 | 14 | 4.2 | M5×0.8 | M22×1.5 | 20 | 23.5 | 29.5 | 36 | 5 | 37.5 | 43.5 | 50 | 6 |
