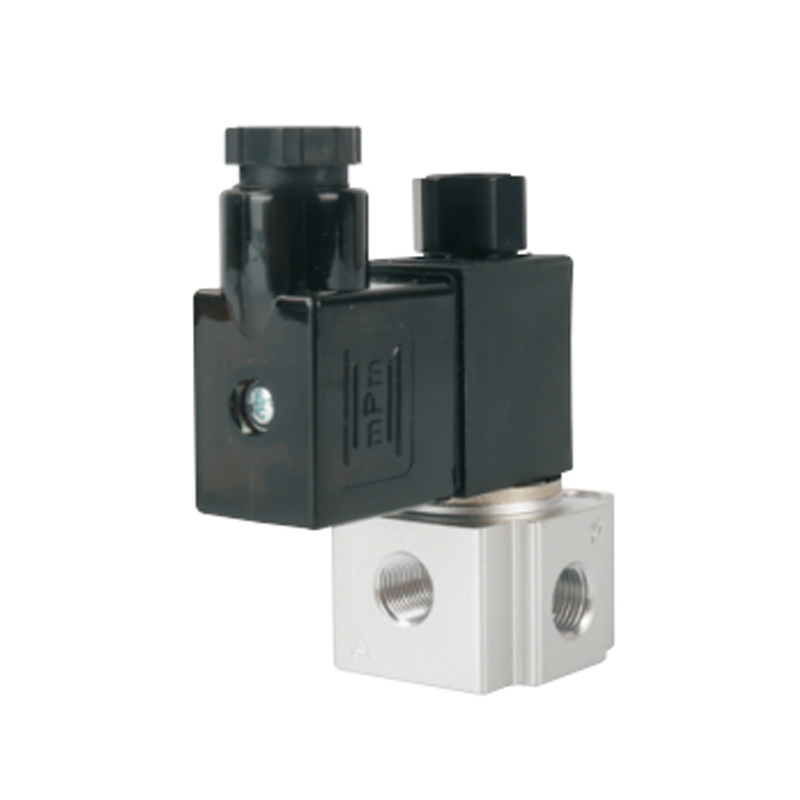

3V2系列直动式三□二位电磁阀

首页 / 产品 / 气动控制元件 / 电磁阀系列 / 3V2系列直动式三□二位电磁阀

3V2系列直动式三□二位电磁阀 3V2系列直动式三□二位电磁阀
  • 3V2系列直动式三□二位电磁阀
  • 3V2系列直动式三□二位电磁阀
电磁阀系列

3V2系列直动式三□二位电磁阀

1.直动式结构，换向灵敏；
2.常闭型和常开型可选；
3.同轴截止式结构，密封性好，流量大；
4.无需加油给油；
5.附设手动装置，利于安装调试；
6.多种标准电压等级可供选用；

E-mail: manager@cktworld.com
下载
上一个：3PA系列直动式三通阀SELEX阀
下一个：4M系列先导式侧板面五通电磁阀
  • 项目 具体参数
    标准电压 AC220V, AC110V, AC24V, DC12V
    使用电压范围 AC:±15% DC:±10%
    耗电量 AC:7VA DC:7.0W
    保护等级 Ip65(DIN40050)
    耐热等级 B级
    接电形式 DIN插座式、出线式
    励磁时间 0.05秒以下
    最高动作频率①  10次/秒

    ①最高动作频率为空载状态

    型号 3V206 3V208
    工作介质 空气(经40μm以上滤网过滤)
    动作方式 直动式
    接管口径① PT1/8 PT1/4
    位置数  三□二位
    有效截面积 3.2mm²(Cv=0.18) 3.4mm²(Cv=0.19)
    给油  不需要
    使用压力范围  0~0.8MPa(0~114psi)
    保证耐压力  1.2MPa(175psi)
    工作温度℃ -20~70
    阀体材质 铝合金

    ①接管牙型有NPT、G牙可供选择。

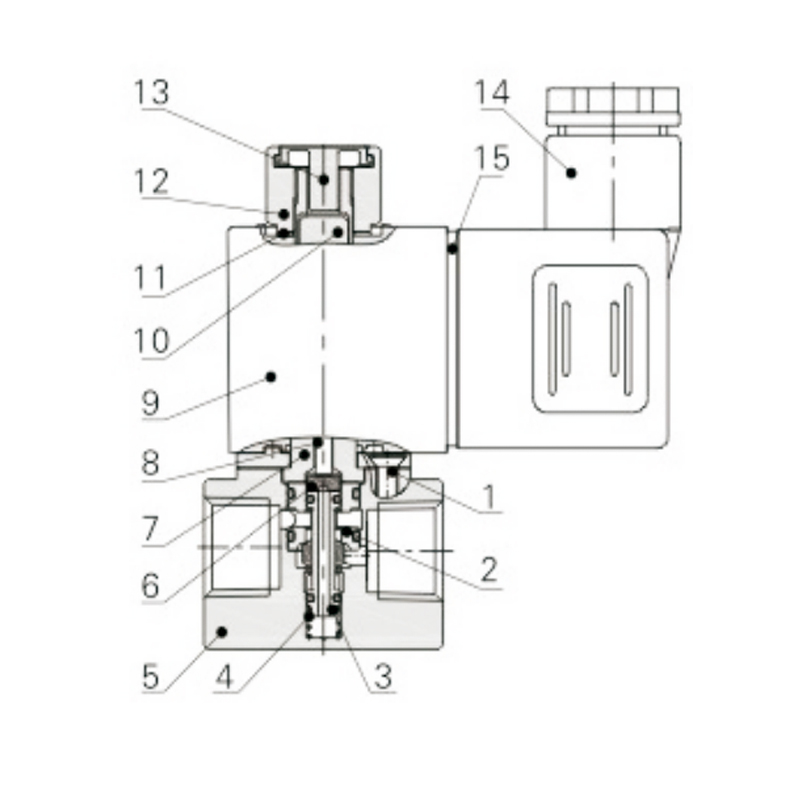

  • 序号 名称 序号 名称
    1 埋头螺钉  9 线圈
    2 隔套 10 可动铁组
    3 轴心组 11 固定华司
    4 弹簧 12 固定螺帽
    5 阀体  13 手动按钮
    6 垫片  14 接线端子
    7 电磁铁组 15 端子垫片
    8 顶杠

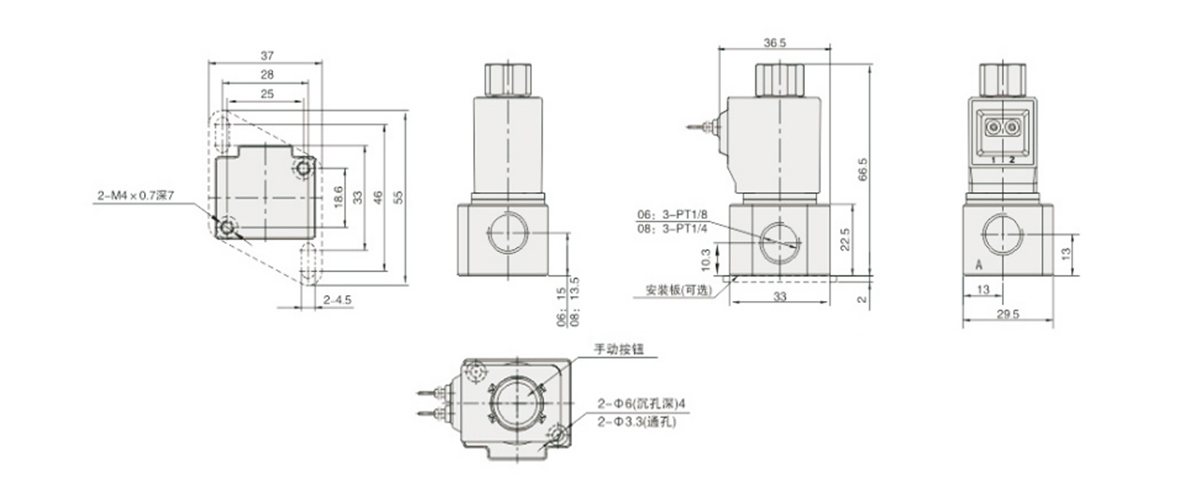

    DIN插座式

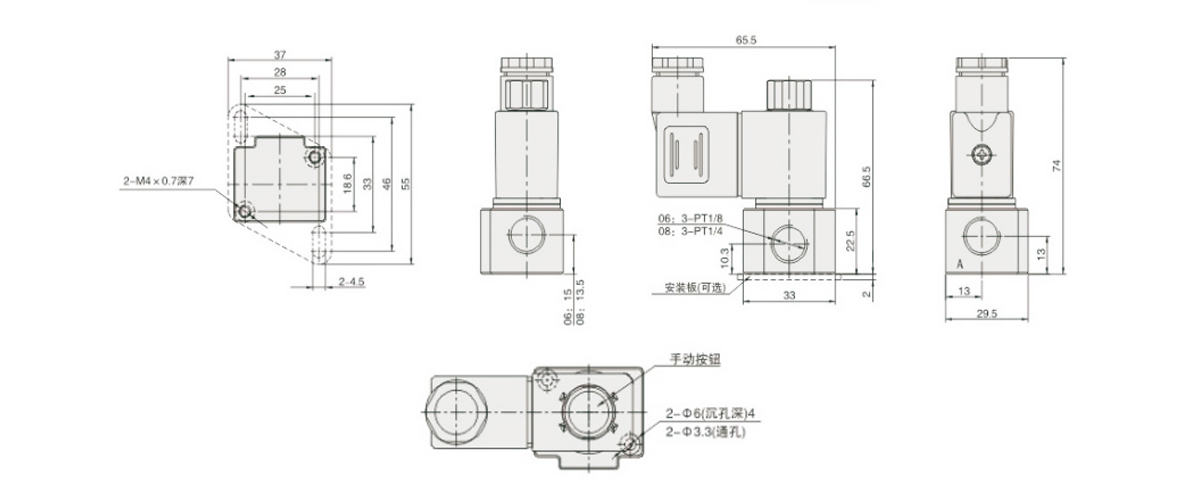

    出线式
