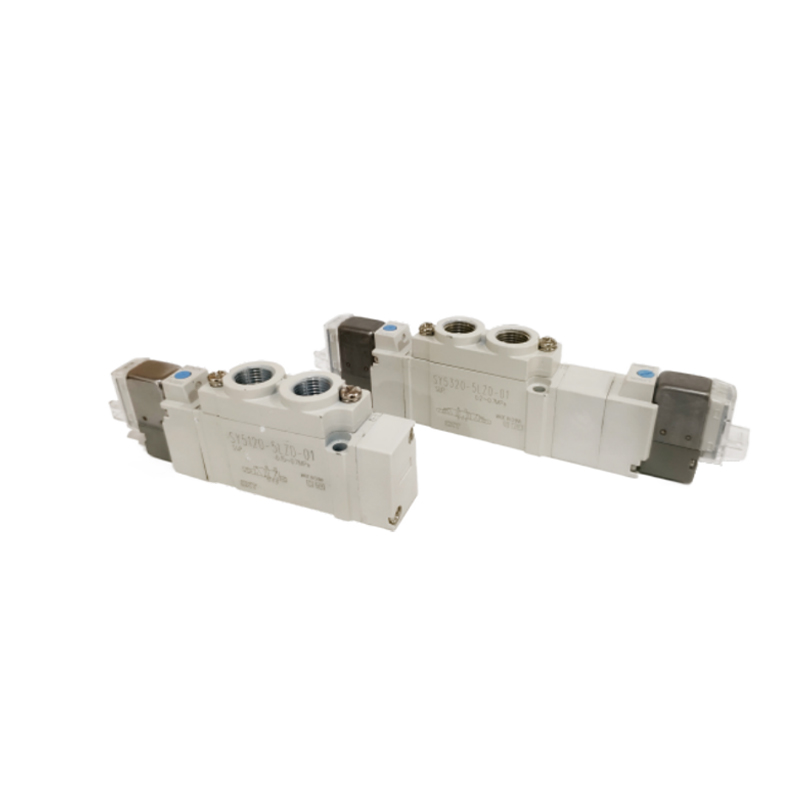

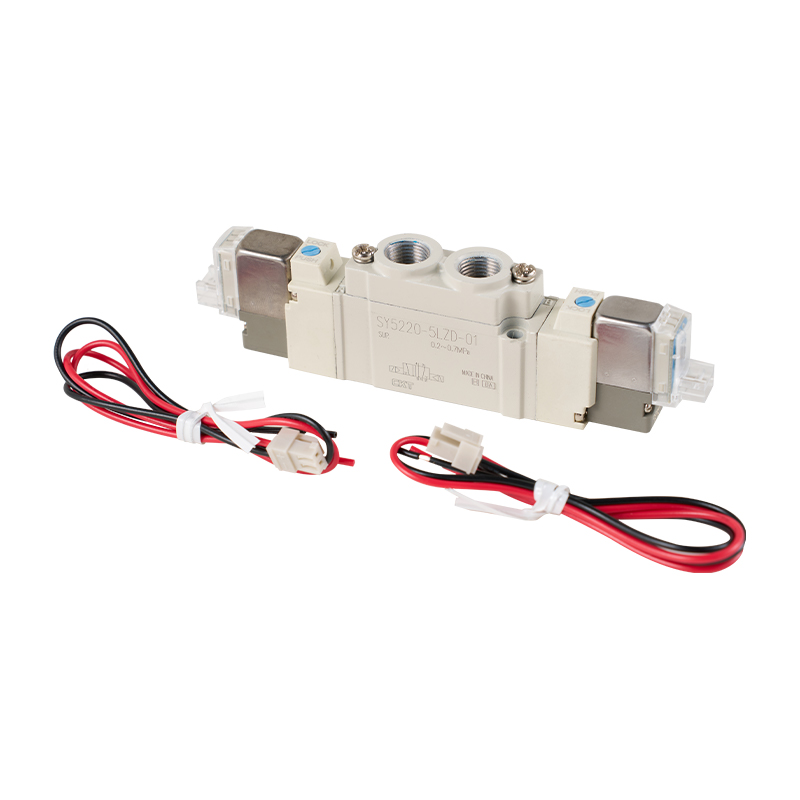

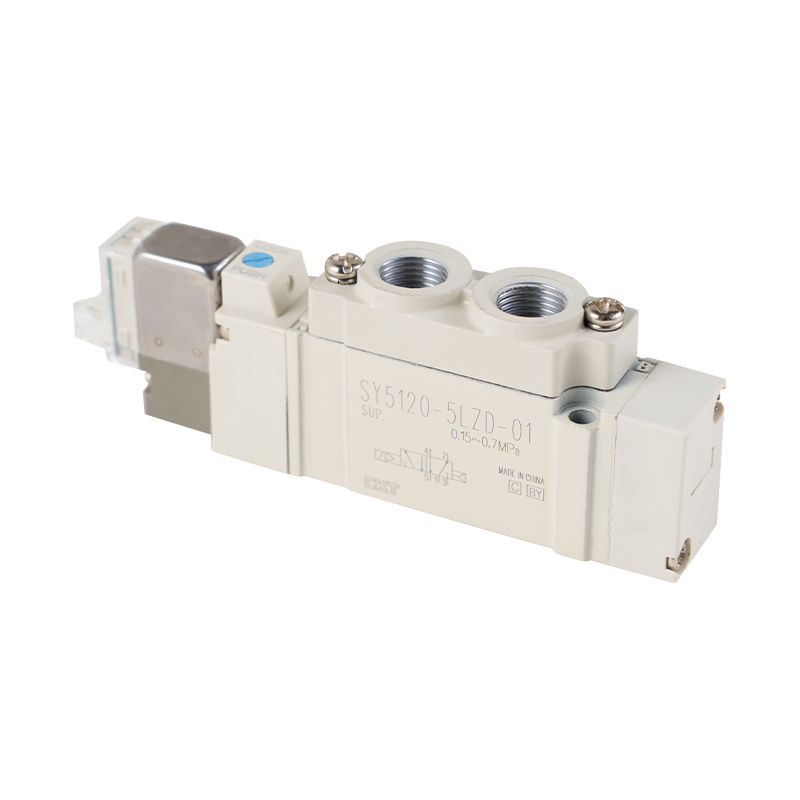

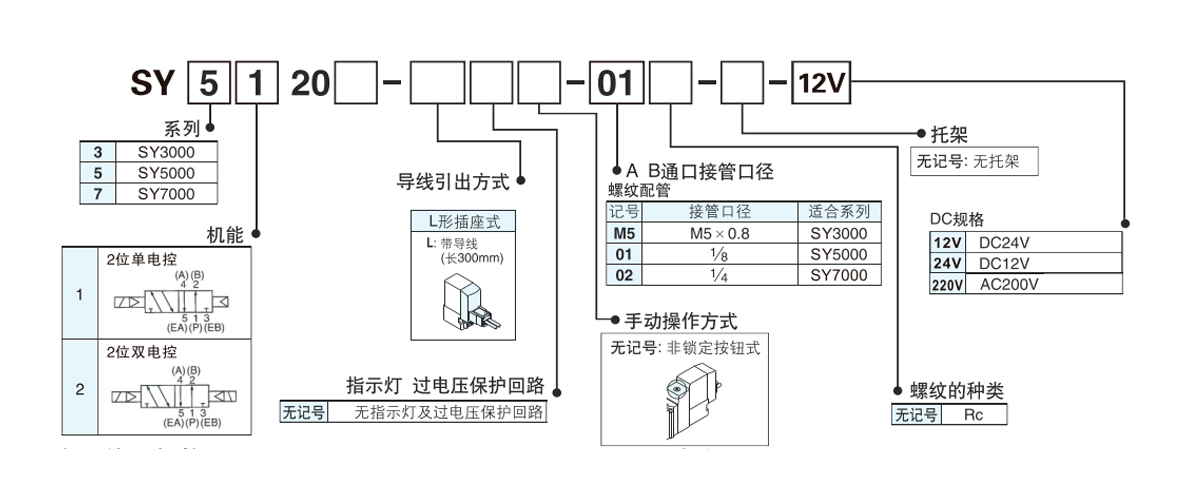

SY系列5通电磁阀（直接配管型/单体式）是一种适用于气动控制系列的基础执行元件，采用单体式结构设计，支持直接管路连接，简化了系列的安装与配置流程。
主要特性：
紧凑架构与灵活扩展：其小型化物理结构显著节省设备空间占用，模块化构造支持与标准底座快速组合，便于构建集中控制的集成阀岛系列。
高效流体传输特性：内部流道经拓扑优化设计，有效抑制压力能损耗，提升介质流通效率，有助于降低系列整体能耗水平。
多元化接口配置方案：提供螺纹旋接与快插式两类标准接口形态，可适配不同工况下的管路连接需求，增强现场部署的兼容性。
| 系列 | SY3000 | SY5000 | SY7000 | ||||
| 使用流体 | 空气 | ||||||
| 内部先导式使用压力范围MPa | 2位单电控 | 0.15~0.7 | |||||
| 2位双电控 | 0.1~0.7 | ||||||
| 环境温度及介质温度℃ | -10~50(但未冻结) | ||||||
| 最大动作频率Hz | 2位单电控、双电控 | 10 | 5 | 5 | 5 | ||
| 3位 | 3 | 3 | 3 | 3 | |||
| 手动操作方式 | 非锁定按钮式、旋具压下回转锁定式、手动压下回转锁定式 | ||||||
| 先导阀的排气方式 | 主阀和先导阀集中排气式 | ||||||
| 给油 | 不要 | ||||||
| 安装姿势 | 自由 | ||||||
| 注)耐冲击/耐振动m/s² | 150/30 | ||||||
| 保护构造 | 防尘(※DIN形插座式、M8接头式为IP65) | ||||||
| 注)耐冲击：在落下式冲击试验机上，沿主阀芯及动铁芯的轴向及垂直于轴向，在通电和不通电的各个条件下，各自做一次试验，都没有误动作(为初期的值)。 耐振动：沿主阀芯及动铁芯的轴向及垂直于轴向，在通电和不通电的各个条件下，按45~2000Hz 进行振动试验，都没有误动作(为初期的值)。 |
|||||||
| 电磁线圈规格 | ||||
| 线圈额定电压V | DC | 24、12. | ||
| AC50%oHz | 220 | |||
| 允许电压波动 | ||||
| 消耗功率W | DG | 标准 | 0.35{带灯：0.4(DIN形插座式带灯0.45)} | |
| 带节电回路 | 0.1(带灯) | |||
| ※ 视在功率VA |
AC | 220V [230V] |
1.30(带灯：1.34) [1.42(带灯：1.46] |
1.27(带灯：1.46) [1.39(带灯：1.60)] |
| 过电压保护回路 | 二极管(DIN形插座式、无极性式为可变电阻) | |||
| 指示灯 | LED (DIN形插座式的AC为氖灯) | |||
| 响应时间 | ||||||||
| SY3000 | SY5000 | SY7000 | ||||||
| 机能 | 响应时间ms(0.5MPa时) | 机能 | 响应时间ms(0.5MPa时) | 机能 | 响应时间ms(0.5MPa时) | |||
| 无指示灯及过电压 保护回路 |
无指示灯及过电压 保护回路 |
无指示灯及过电压 保护回路 |
||||||
| 2位单电控 | 12以下 | 2位单电控 | 19以下 | 2位单电控 | 31以下 | |||
| 2位双电控 | 10以下 | 2位双电控 | 18以下 | 2位双电控 | 27以下 | |||
| 流量特性/质量表 | ||||||||||||
| 型号 /SY3000 系列 | ||||||||||||
| 阀的 型号 |
机能 | 接管口径 | 流量特性 | 质量g | ||||||||
| 1、5.3 P.EA.EB) |
4、2 (A、B) |
1→4/2(P→A/B) | 4/2→5/3(A/B→EAEB) | 直接 出线式 |
L形 、M形插座式 | W形M8接头 | ||||||
| C[dm³ s bar)] |
b | Cv | C[dm³ s bar)] |
|||||||||
| SY3□20 -□-M5 |
2位 | 单电控 双电控 |
0.61 | 0.44 | 0.16 | 0.64 | 51 | 53 | 57 | |||
| 68 | 74 | 82 | ||||||||||
| 型号 / SY5000 系列 | ||||||||||||
| 阀的 型号 |
机能 | 接管口径 | 流量特性 | 质量g | ||||||||
| 1、5.3 P.EA.EB) |
4、2 (A、B) |
1→4/2(P→A/B) | 4/2→5/3(A/B→EAEB) | 直接 出线式 |
L形 、M形插座式 | W形M8接头 | ||||||
| C[dm³ s bar)] |
b | Cv | C[dm³ s bar)] |
|||||||||
| SY5□20 -□-01 |
2位 | 单电控 双电控 |
1.9 | 0.35 | 0.49 | 2.4 | 70 | 72 | 93 | 76 | ||
| 88 | 93 | 135 | 101 | |||||||||
| 型号 /SY7000 系列 | ||||||||||||
| 阀的 型号 |
机能 | 接管口径 | 流量特性 | 质量g | ||||||||
| 1、5.3 P.EA.EB) |
4、2 (A、B) |
1→4/2(P→A/B) | 4/2→5/3(A/B→EAEB) | 直接 出线式 |
L形 、M形插座式 | W形M8接头 | ||||||
| C[dm³ s bar)] |
b | Cv | C[dm³ s bar)] |
|||||||||
| SY7□20 -□-02 |
2位 | 单电控 双电控 |
4.1 | 0.23 | 0.93 | 3.3 | 101 | 104 | 125 | 108 | ||
| 120 | 125 | 167 | 133 | |||||||||

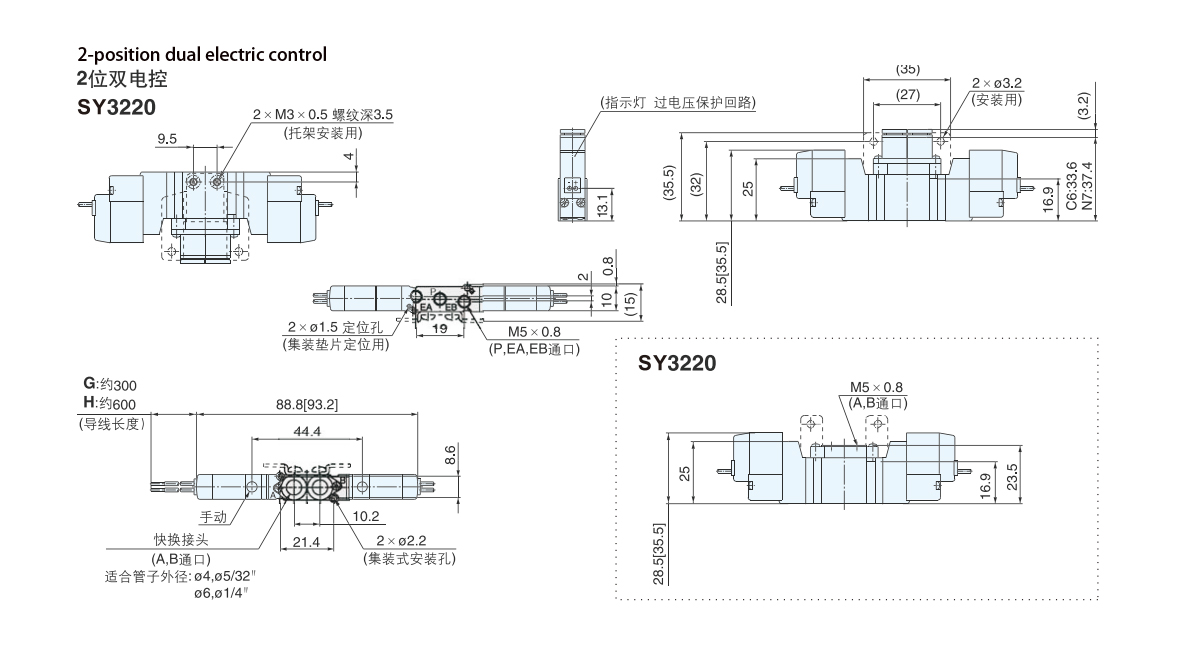

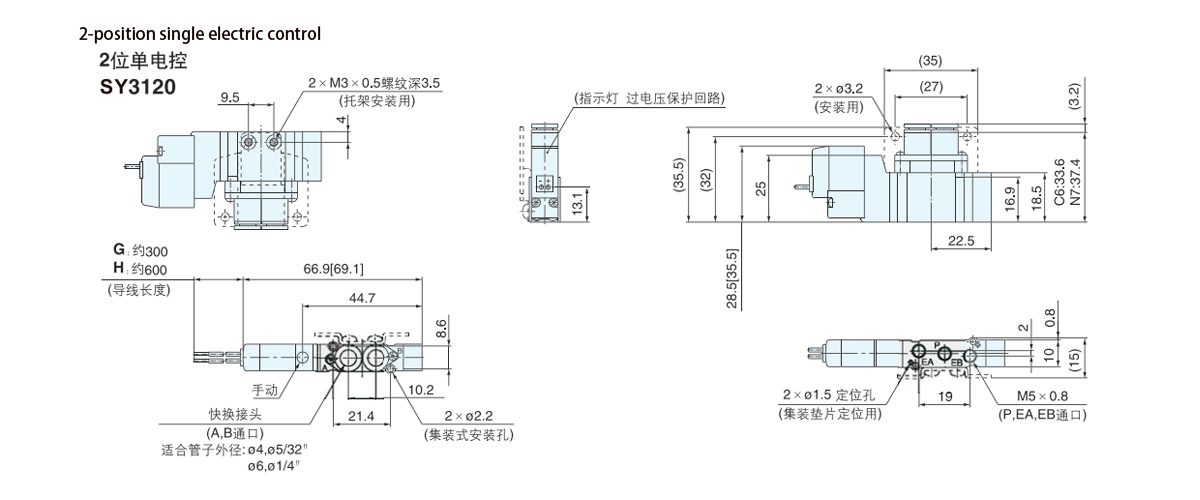

SY3000 系列外形尺寸图

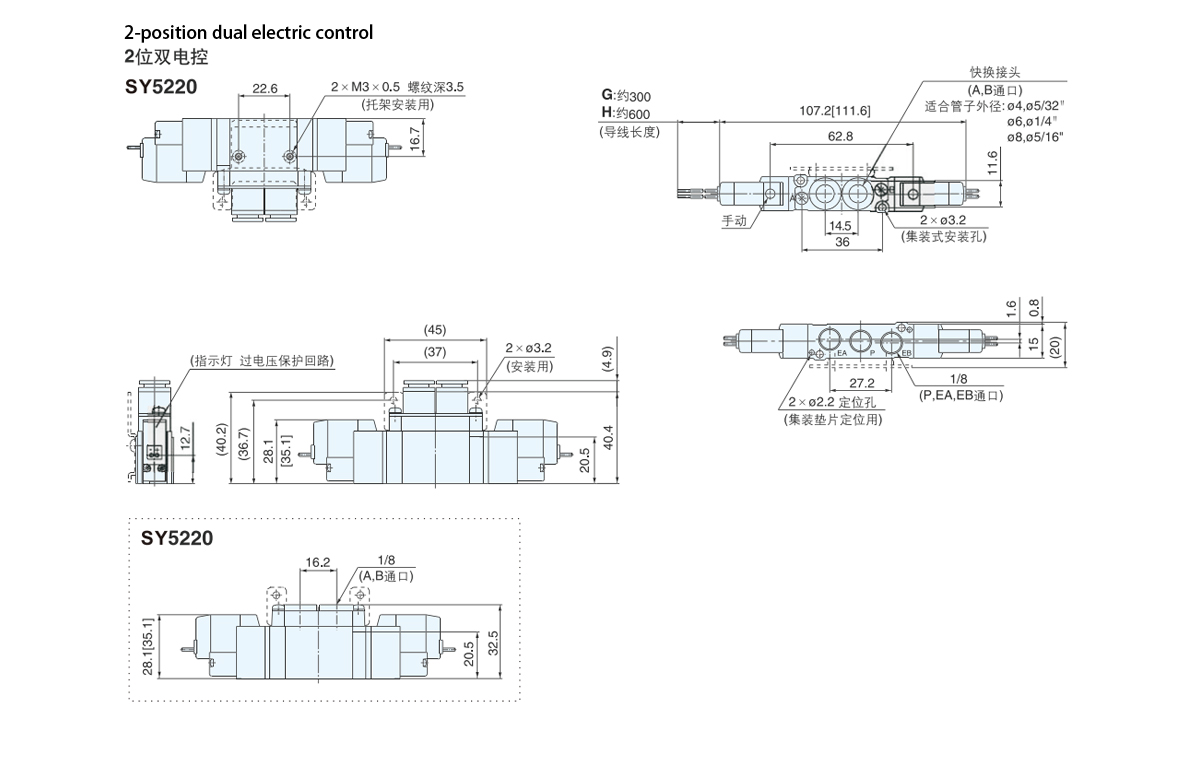

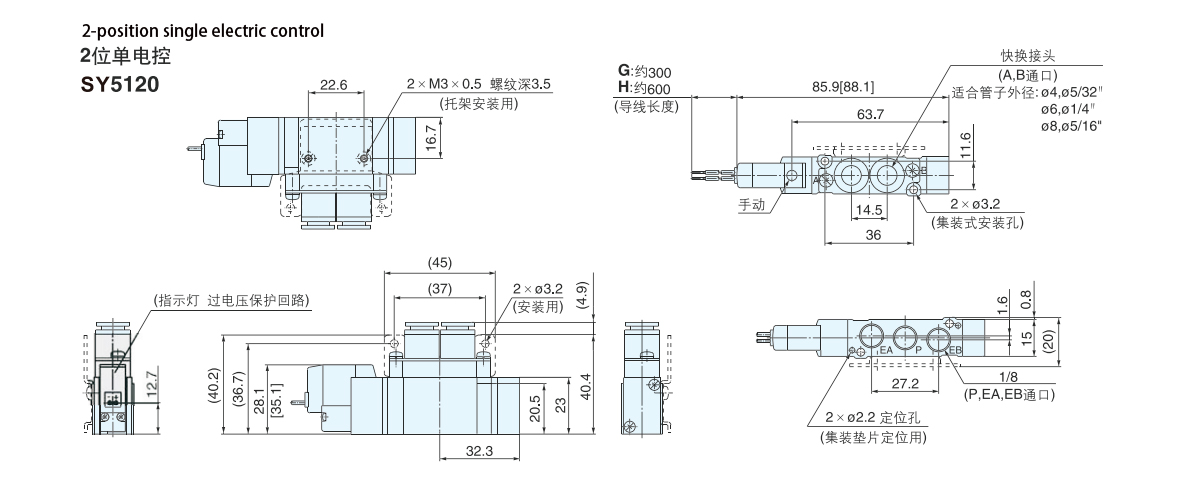

SY5000 系列外形尺寸图

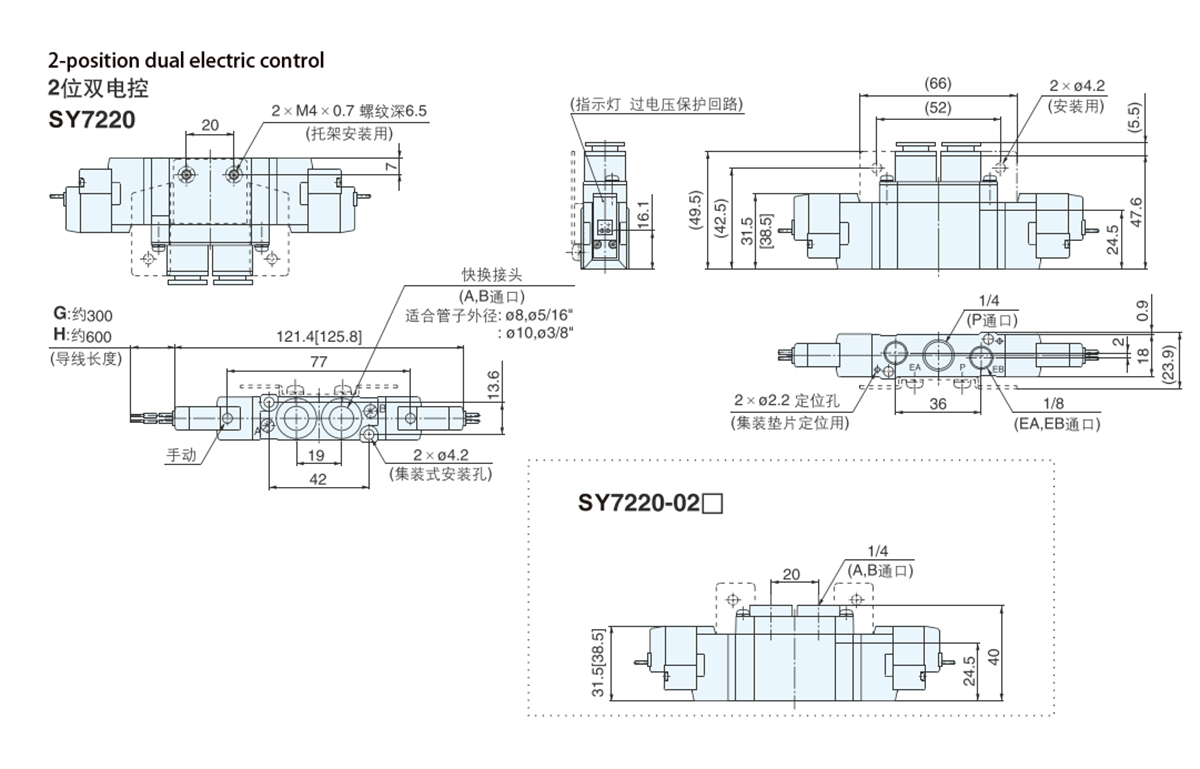

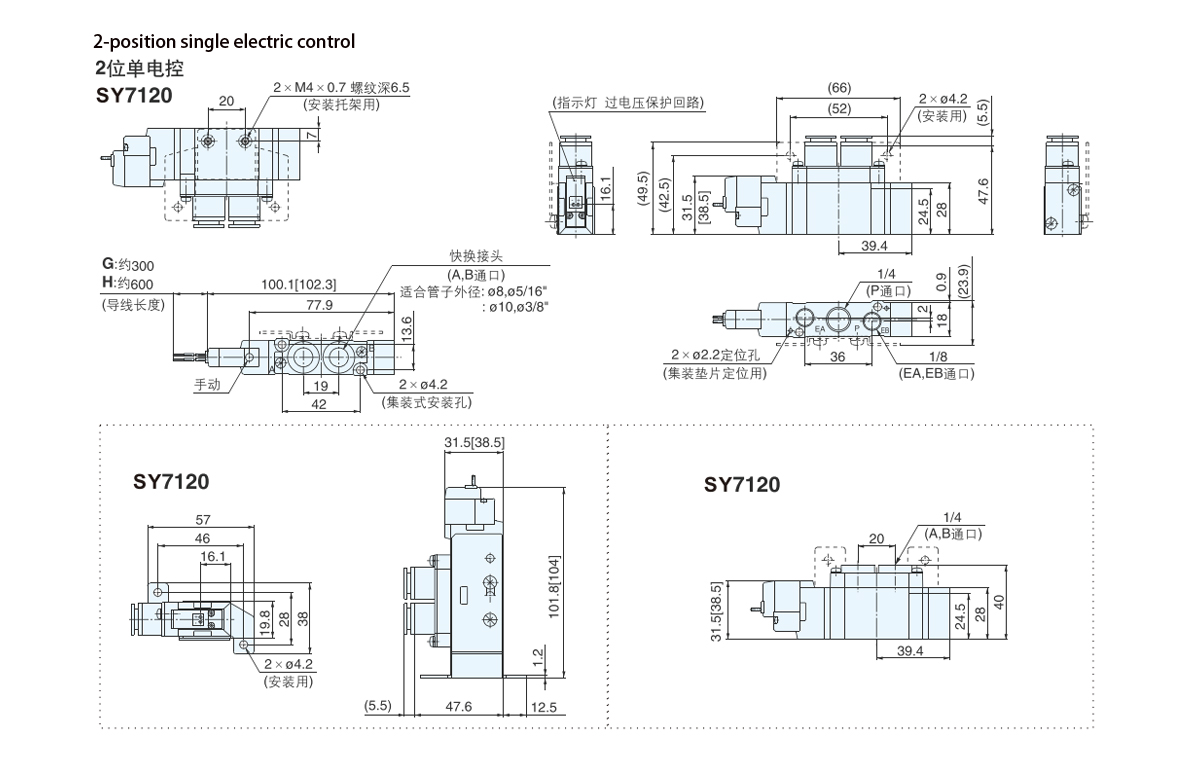

SY7000 系列外形尺寸图
