ZHP系列重载型真空吸盘带真空发生器

首页 / 产品 / 真空元件 / 真空吸盘 / ZHP系列重载型真空吸盘带真空发生器

ZHP系列重载型真空吸盘带真空发生器 ZHP系列重载型真空吸盘带真空发生器 ZHP系列重载型真空吸盘带真空发生器 ZHP系列重载型真空吸盘带真空发生器 ZHP系列重载型真空吸盘带真空发生器
  • ZHP系列重载型真空吸盘带真空发生器
  • ZHP系列重载型真空吸盘带真空发生器
  • ZHP系列重载型真空吸盘带真空发生器
  • ZHP系列重载型真空吸盘带真空发生器
  • ZHP系列重载型真空吸盘带真空发生器
真空吸盘

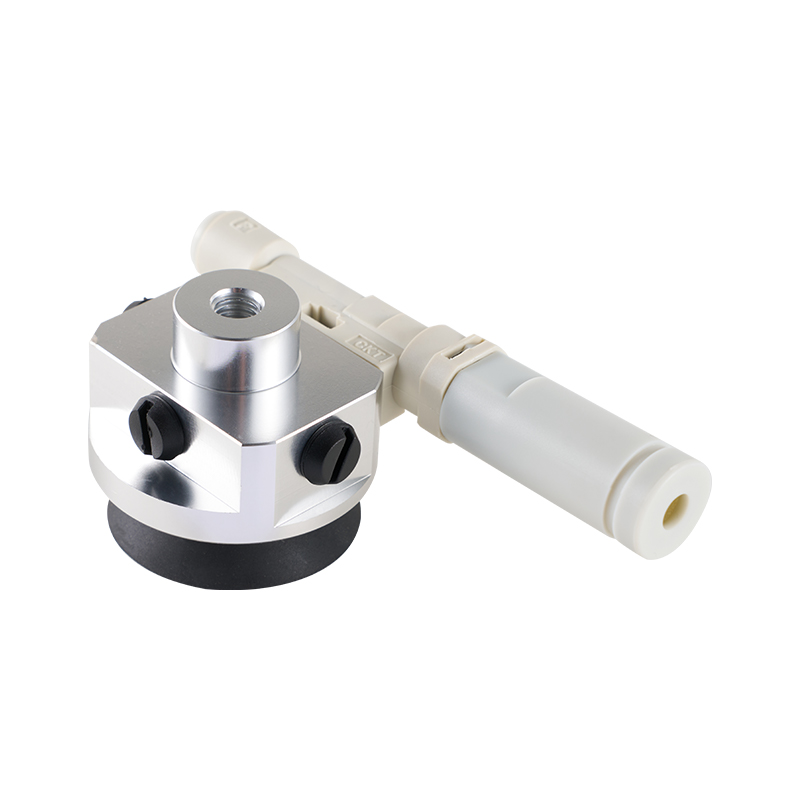

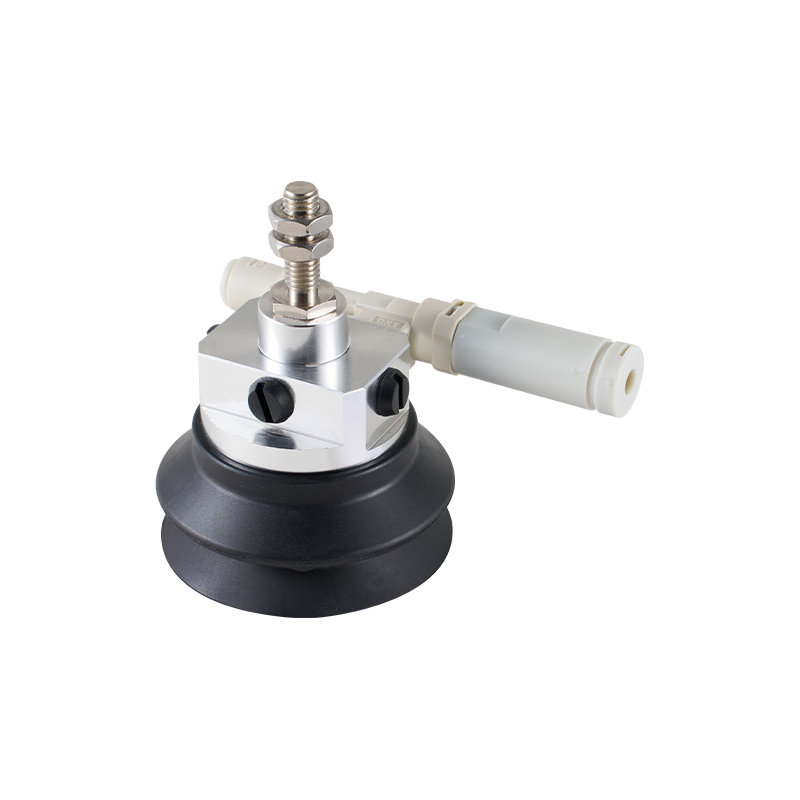

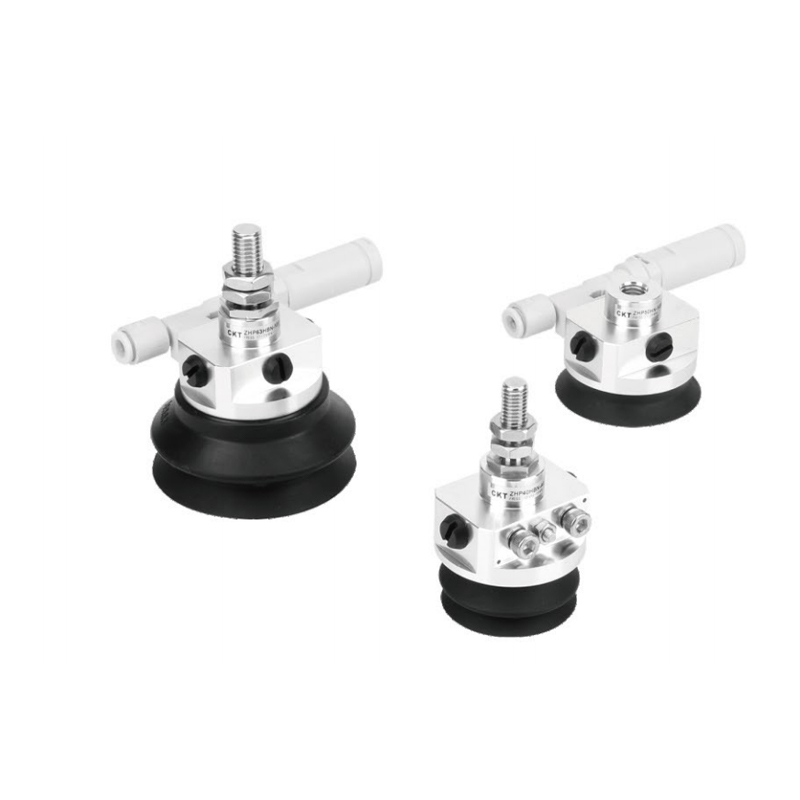

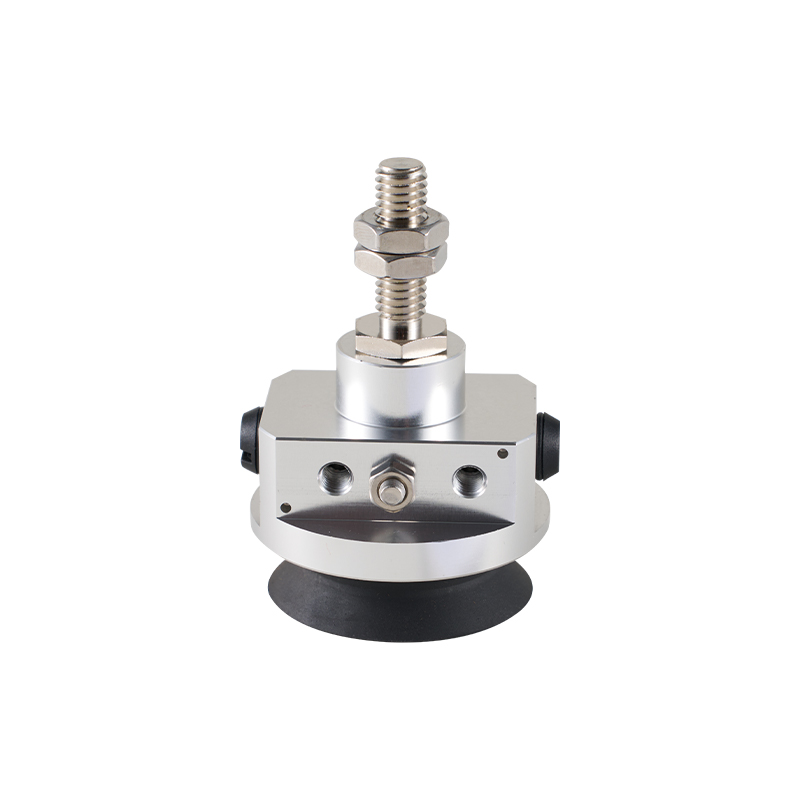

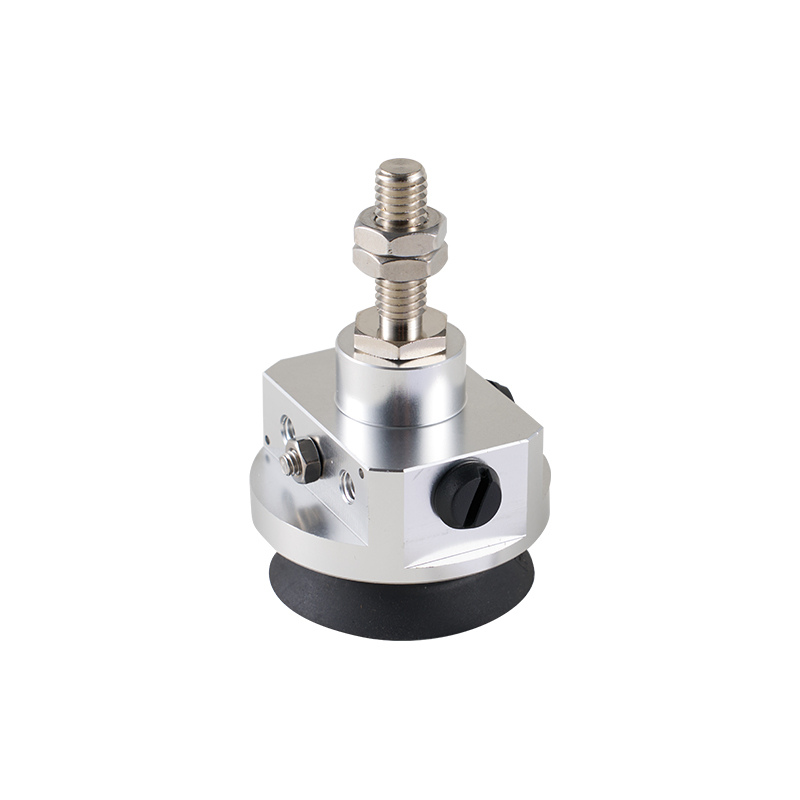

ZHP系列重载型真空吸盘带真空发生器

ZHP系列重载型真空吸盘带真空发生器，这款设备专为工业领域的重载物料搬运而设计，通过内置真空发生器实现高效吸附，简化了系列集成并提升了操作可靠性。

核心设计理念：采用一体化结构，将吸盘与真空发生器紧密结合，实现快速真空生成和稳定吸附力，适用于大型或重型工件处理场景。

关键功能优势：支持高负载应用，通过内部真空机制减少对外部气源的依赖，同时确保在恶劣环境下的持续性能表现。

适用场景：广泛应用于自动化生产线、物流输送系列及重型装备制造等领域，助力提升物料搬运的效率和安全性。

可靠性特征：基于耐磨材料和优化密封设计，增强了设备的耐用性和长期运行稳定性，降低维护需求。

E-mail: manager@cktworld.com
下载
上一个：ZP2系列重载摇摆型真空吸盘（Ø32~Ø125）
下一个：没有下一个产品
  • 型号 C-ZHP○☆□-07△ C-ZHP○☆□-10△ C-ZHP○☆□-12△ C-ZHP○☆□-15△
    喷嘴直径 Ø0.7 Ø1.0  Ø1.2  Ø1.5
    最大吸入流量 30  51  62  77
    空气消耗量 24  40  58  87
    标准供气压力 0.35
    到达真空度 -91

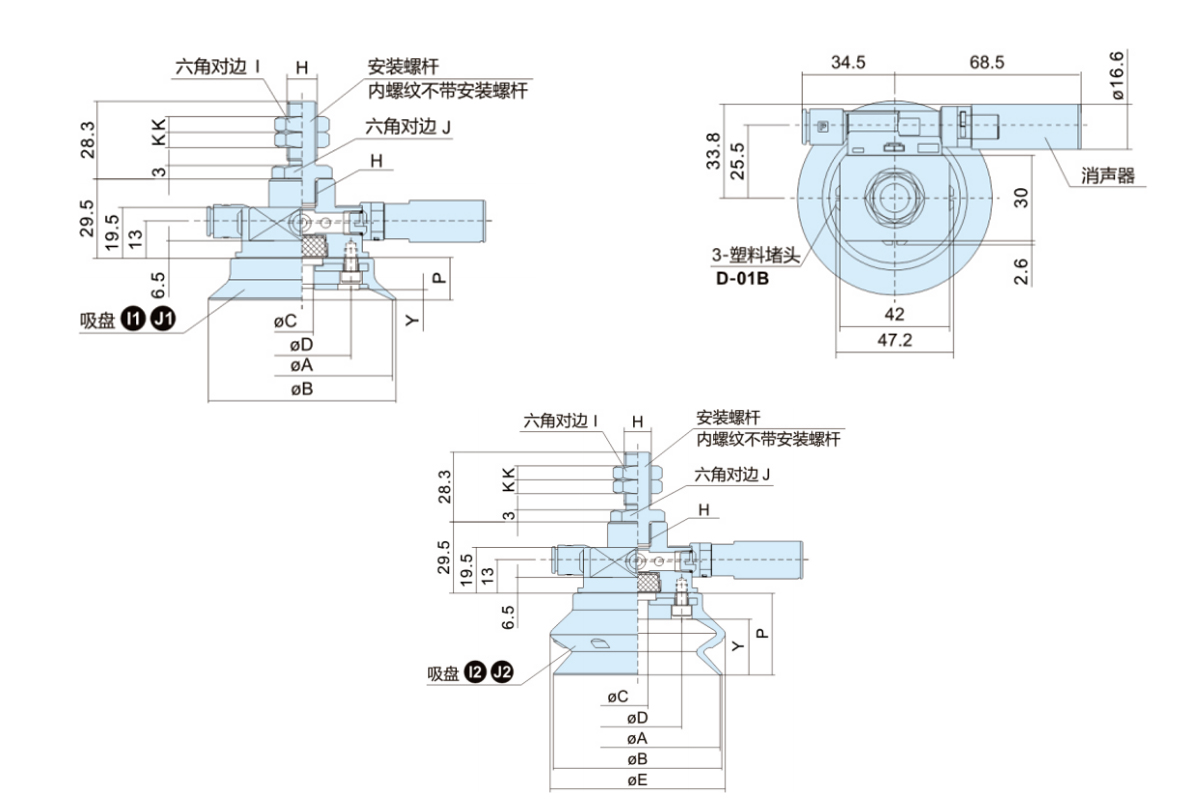

  • 吸盘尺寸
    型号 ØA ØB   ØC ØD ØE P Y
    C-ZP40H□ 40  42  6  18  - 11.5  3
    C-ZP50H□ 50  52
    C-ZP63H□ 63  65  8  34  14.5
    16.5    		 3.5
    4.5
    C-ZP80H□ 80  82
    C-ZP40HB□ 40  41  6  18  43  20.5  13
    C-ZP50HB□ 50  52  54  24  16.5
    C-ZP63HB□ 63  65  8  34  68  31.5  21.5
    C-ZP80HB□ 80  83  85  37  27.5

    适配器尺寸
    型号 H I J K
    C-ZHP○☆□-▲A8 M8×1.25 13  14  4
    C-ZHP○☆□-▲AL0 M10×1.5 16  17  5
    C-ZHP○☆□-▲ B8 M8×1.25 - - -
    C-ZHP○☆□-▲B10 M10×1.5

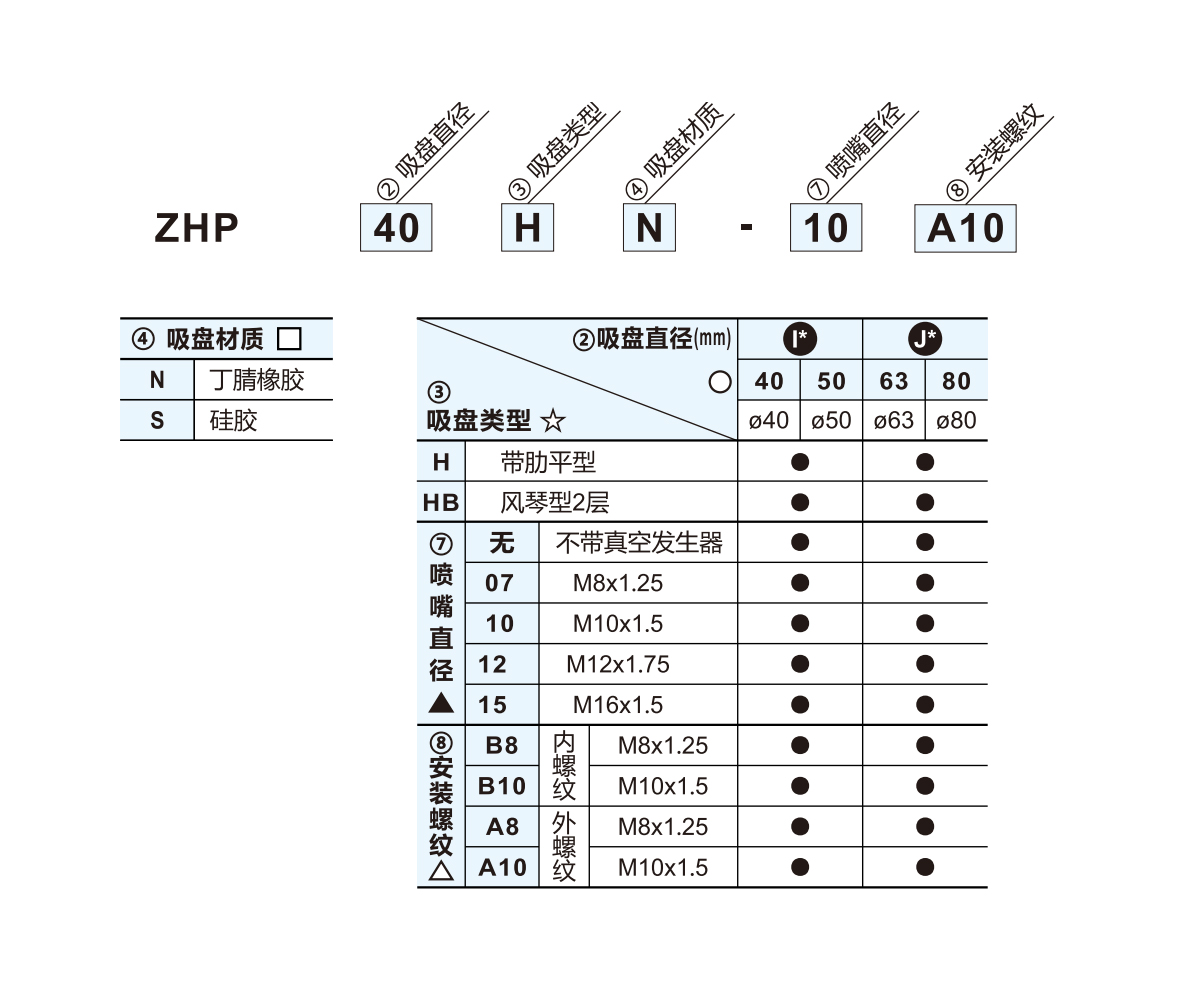

    ○吸盘直径符号:40,50,63,80
    ☆ 吸盘类型: 带肋平型(H)，风琴型2层(HB)
    □ 吸盘材质:丁腈橡胶(N),硅橡胶(S）
    ▲ 喷嘴直径：07,10,12,15

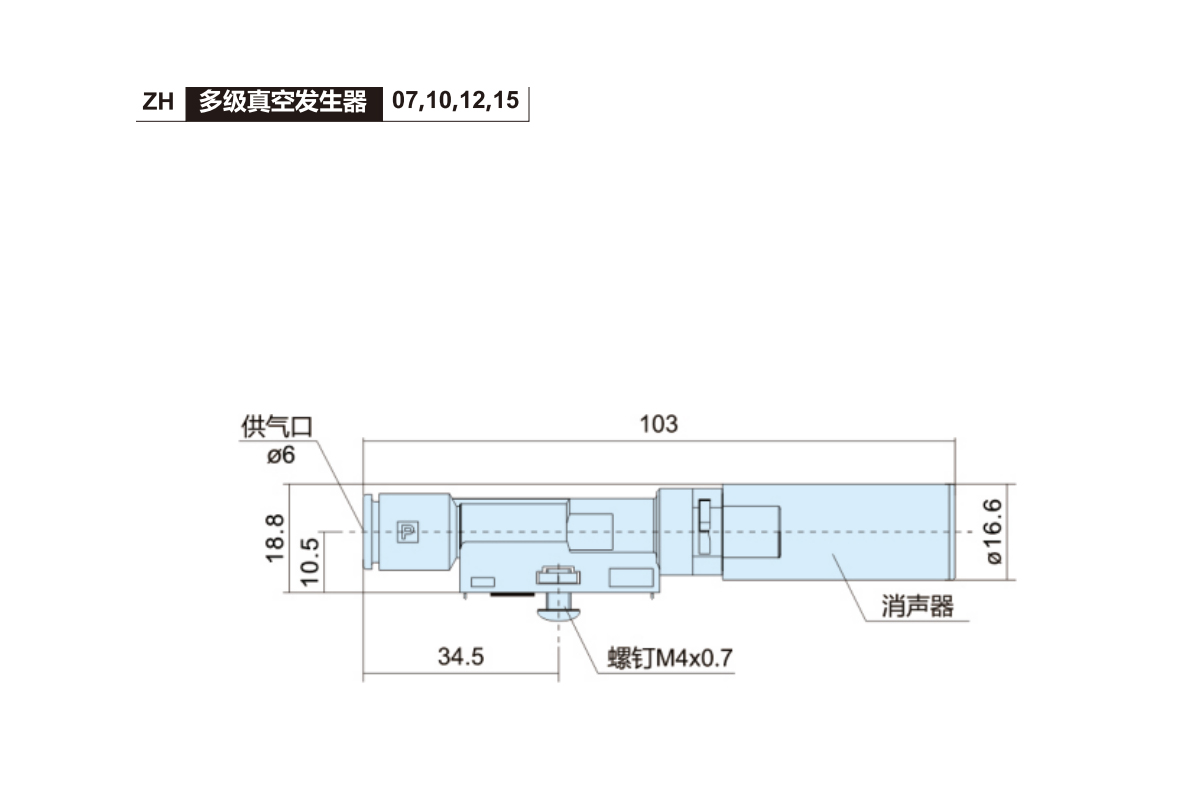

    型号 喷嘴直径 重量(g)
    ZH07PS-06 0.7  13.2
    ZH10PS-06 1.0
    ZH12PS-06 1.2
    ZH15PS-06 1.5

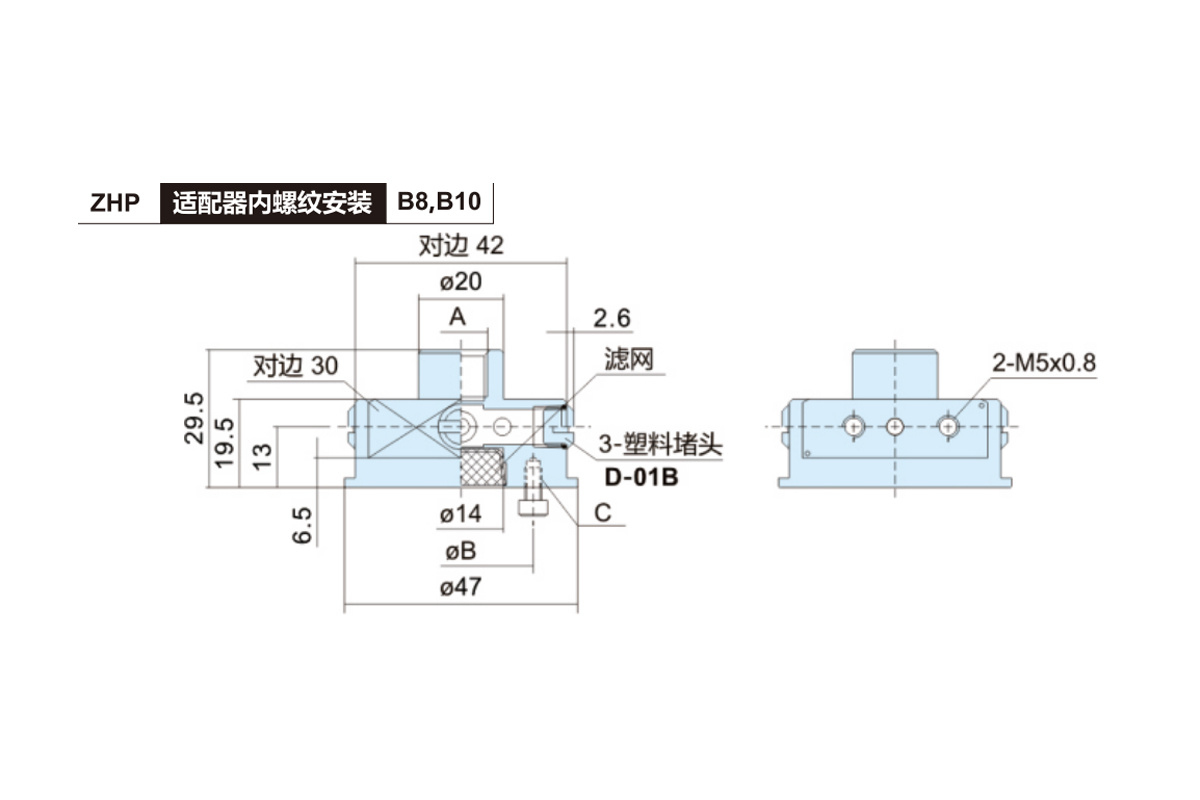

    型号 A   ØB C 重量
    (g)    		 适配吸盘
    ZHP1A-B8 M8×1.25   18  3-M3×0.5 70.4  l1 l2
    ZHP1A-B10 M10×1.5 69.3
    ZHP2A-B8 M8×1.25   34  4-M4×0.7 74  J1 J2
    ZHP2A-B10 M10×1.5 73

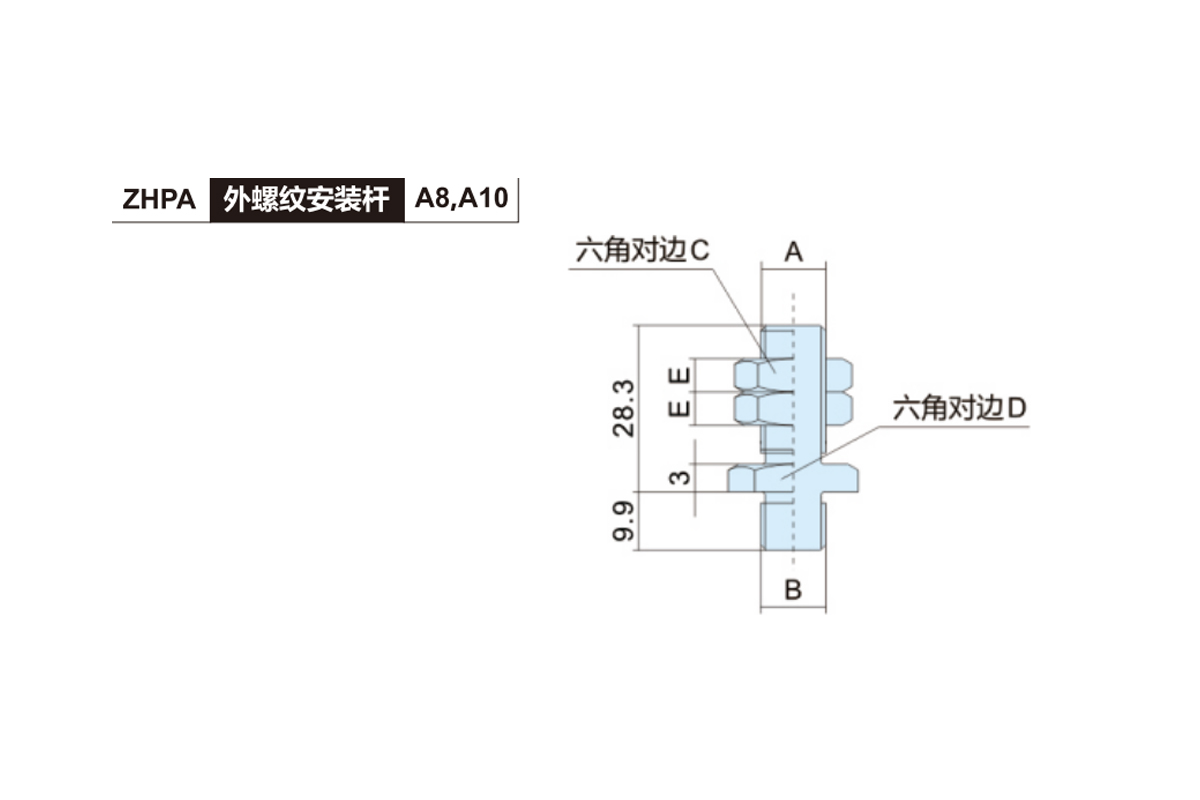

    型号 A B C D E 重量
    (g)
    ZHPA-A8 M8×1.25 M8×1.25 13  14  4  21.2
    ZHPA-AL0 M10×1.5 M10×1.5 16  17  5  34.6
