MXQ系列滑缸式（循环式直线导轨）双缸型（Ø6~Ø25）

首页 / 产品 / 气动执行元件 / 精密滑台气缸 / MXQ系列滑缸式（循环式直线导轨）双缸型（Ø6~Ø25）

MXQ系列滑缸式（循环式直线导轨）双缸型（Ø6~Ø25） MXQ系列滑缸式（循环式直线导轨）双缸型（Ø6~Ø25）
  • MXQ系列滑缸式（循环式直线导轨）双缸型（Ø6~Ø25）
  • MXQ系列滑缸式（循环式直线导轨）双缸型（Ø6~Ø25）
精密滑台气缸

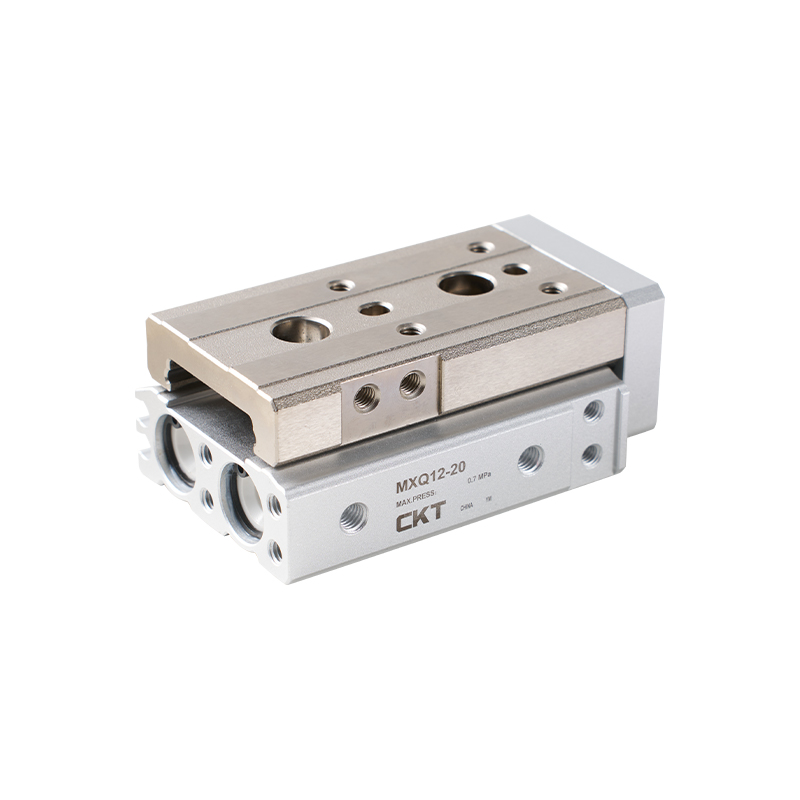

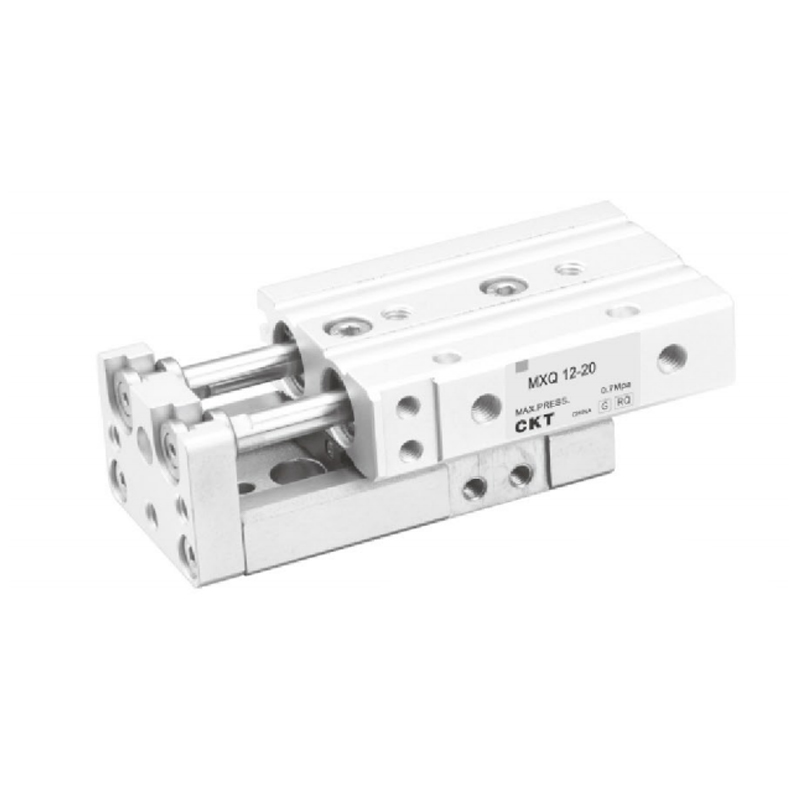

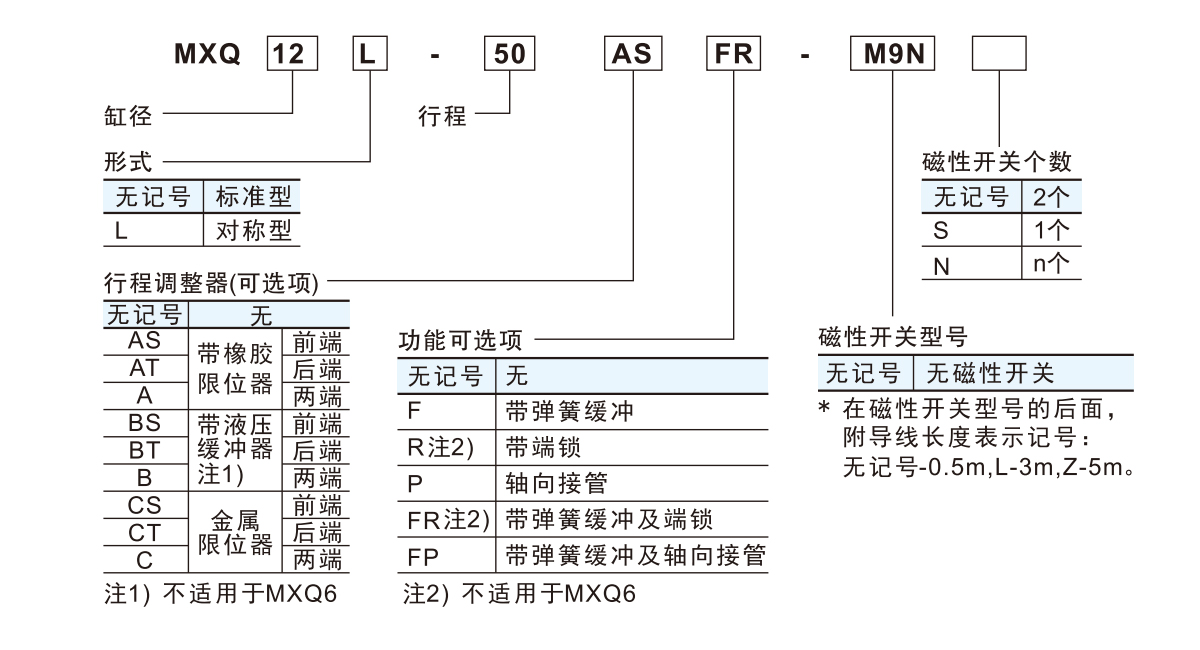

MXQ系列滑缸式（循环式直线导轨）双缸型（Ø6~Ø25）

1. 体积小，坚固，精度高；
2. 小型气缸与循环式直线导轨的组合；
3. 平行度：30μm。垂直度：5030μm；
4. 双气缸设计，2倍输出力；
5. 负载力矩大；
6. 可调节行程（带有调行程装置）
7. 可安装磁性开关。

E-mail: manager@cktworld.com
下载
上一个：MXH系列小型滑缸式（直线导轨）（Ø6~Ø20）
下一个：MXS系列滑缸式（十字滚柱导轨）双缸型
  • 型号 MXQ 6 MXQ 8 C-MXQ   12 MXQ 16 MXQ  20 MXQ 25
    缸径(mm) Ø6×2
    (相当于Ø8)    		 Ø8×2
    (相当于Ø11)    		 Ø12×2
    (相当于Ø17)    		 Ø12×2
    (相当于Ø22)    		 Ø20×2
    (相当于Ø28)    		 Ø25×2
    (相当于Ø35)
    使用流体 空气
    动作方式 双作用
    最高使用压力 0.7MPa
    最低使用压力 0.15MPa
    环境和流体温度 -10~+60℃(但未冻结)
    活塞速度 50~500mm/s(金属限位器：50~200mm/s)
    缓冲 橡胶缓冲(标准)、液压缓冲器、无(金属限位器)
    行程长度公差(mm) +10
    给油 不需要
    接管口径 M5×0.8 Rc1/8
    注1)如需要润滑，请用透平1号油ISOVG32

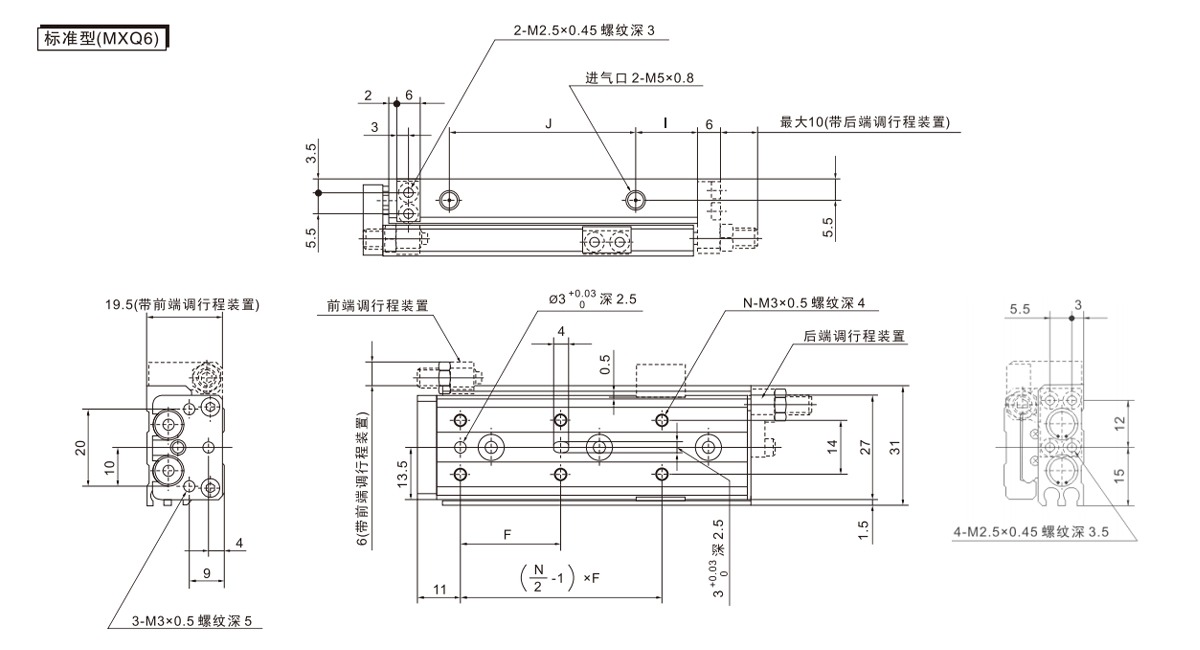

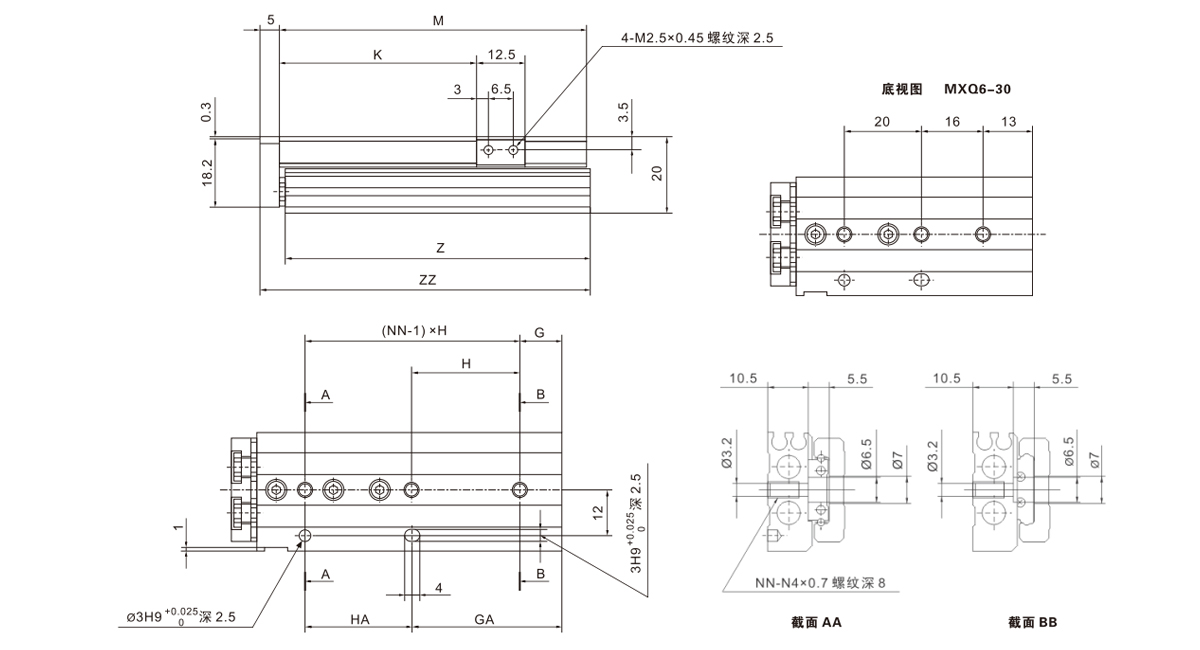

  • 型号 F N G H NN GA HA I J K M Z ZZ
     C-MXQ6-10 22  4  6  23  2  13  16  9  17  21.5  42  41.5  48
    C-MXQ6-20 25  4  13  26  2  13  26  9  27  31.5  52  51.5  58
    C-MXQ6-30 21  6  - - 3  29  20  9  37  41.5  62  61.5  68
    C-MXQ6-40 26  6  11  28  3  39  28  16  48  51.5  80  79.5  86
    C-MXQ6-50 27  6  21  28  3  49  28  9  65  61.5  90  89.5

    96

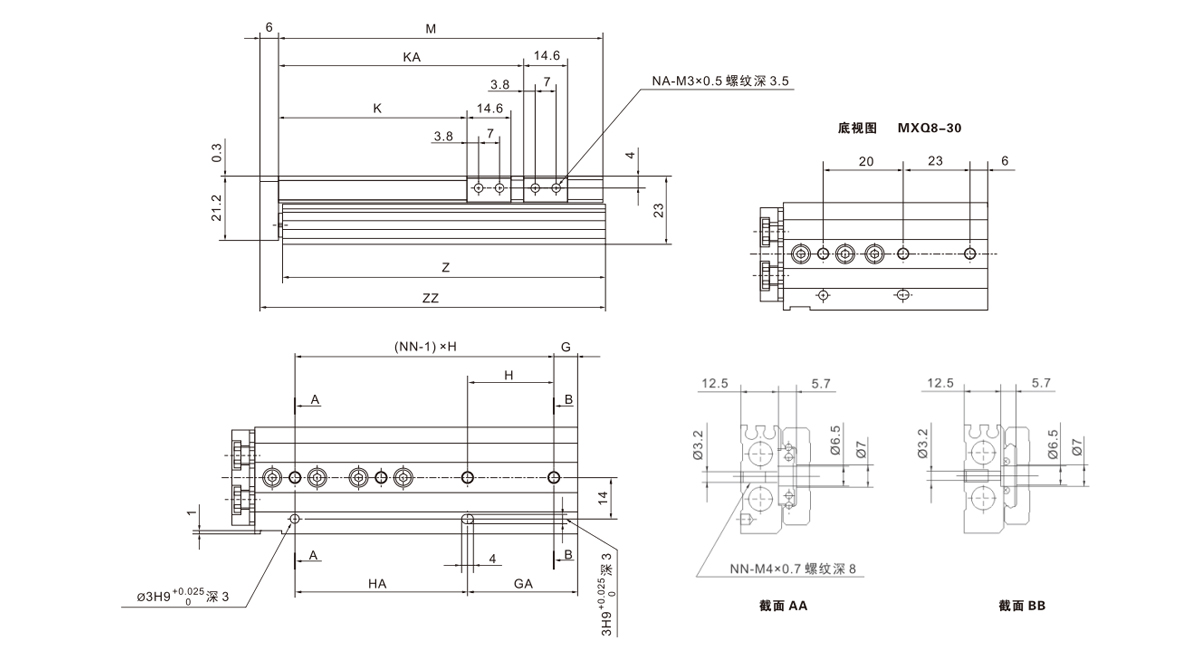

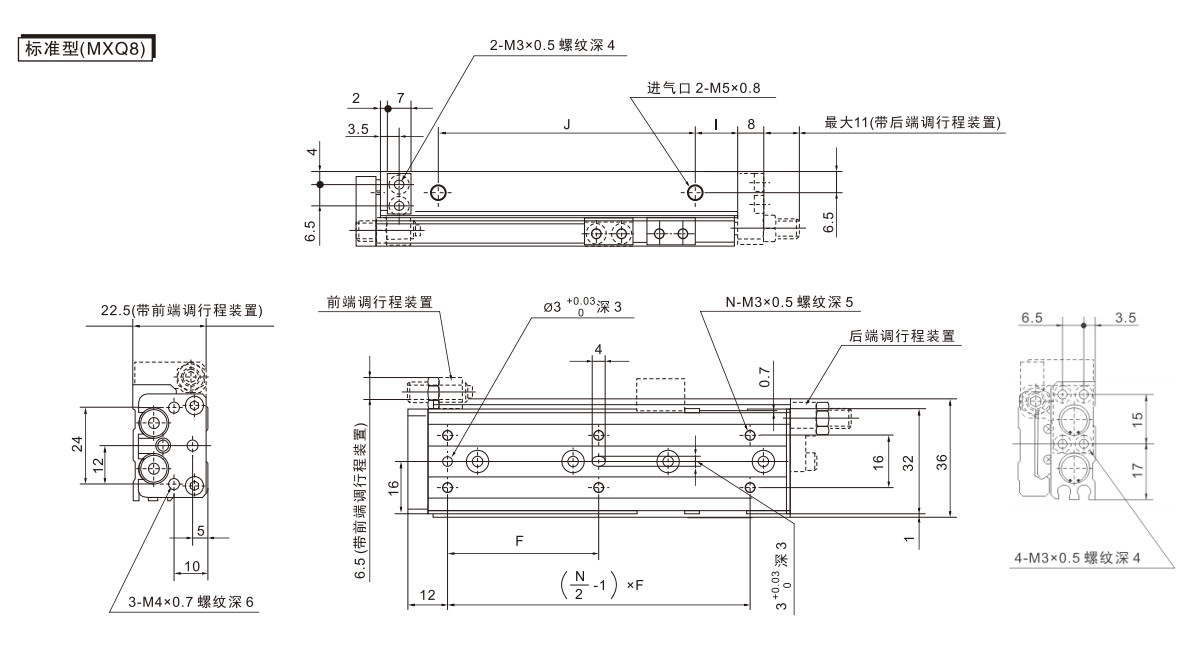

    型号 F N G H NN GA HA I J K KA NA M Z ZZ
    C-MXQ8-10 25  4  7  25  2  13  19  11  17  23.5  - 4  46  45.6  53
    C-MXQ8-20 25  4  14  28  2  14  28  10  28  33.5  - 4  56  55.5  63
    C-MXQ8-30 26  6  - - 3  29  27  12  40  43.5  - 4  70  69.5  77
    C-MXQ8-40 32  6  8  31  3  39  31  14  52  53.5  - 4  84  83.5  91
    C-MXQ8-50 46  6  8  29  4  37  58  13  78  63.5  82.5  8  109  108.5  116
    C-MXQ8-75 50  6  31  30  4  61  60  12  105  88.5  112.5  8  135  134.5  142

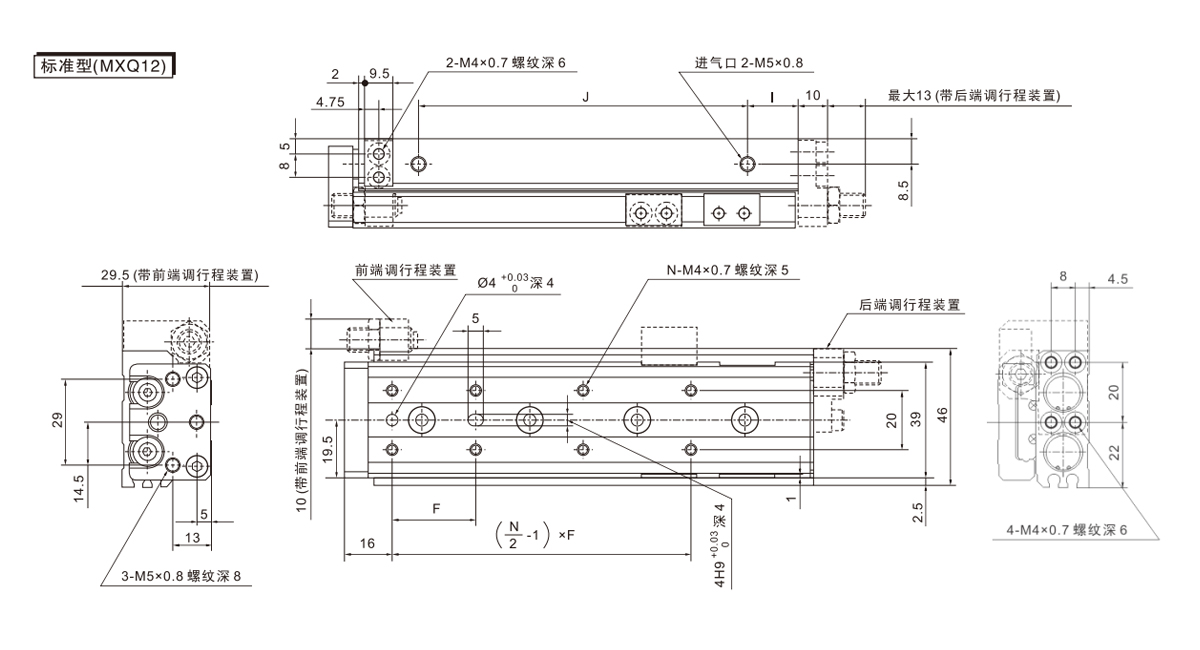

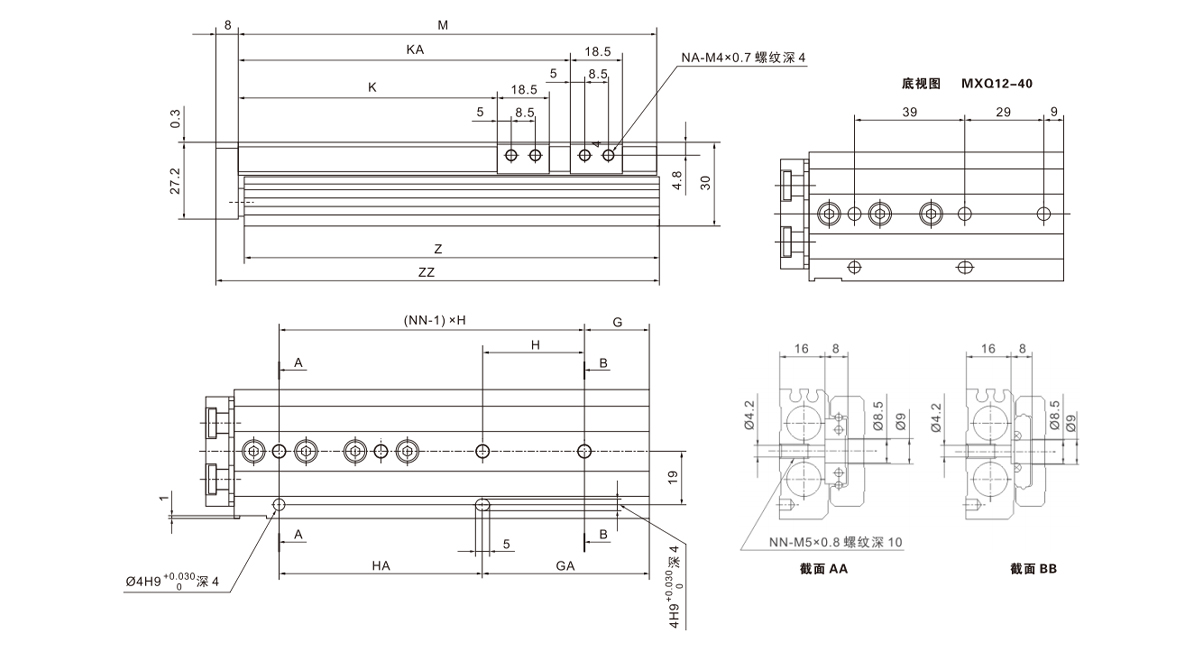

    型号 F N G H NN GA HA I J K KA NA M Z ZZ
    C-MXQ12-10 28  4  18  32  2  18  32  12  34  26.5  - 4  67  66  76
    C-MXQ12-20 28  4  18  32  2  18  32  12  34  36.5  - 4  67  66  76
    C-MXQ12-30 38  4  20  40  2  20  40  14  42  46.5  - 4  77  76  86
    C-MXQ12-40 34  6  - - 3  38  39  15  58  56.5  - 4  94  93  103
    C-MXQ12-50 34  6  9  39  3  48  39  13  70  66.5  - 4  104  103  113
    C-MXQ12-75 36  8  23  36  4  59  72  17  110  91.5  117.5  8  148  147  157
    C-MXQ12-100 36  10  12  36  5  84  72  17  135  116.5  142.5  8  173  172  182

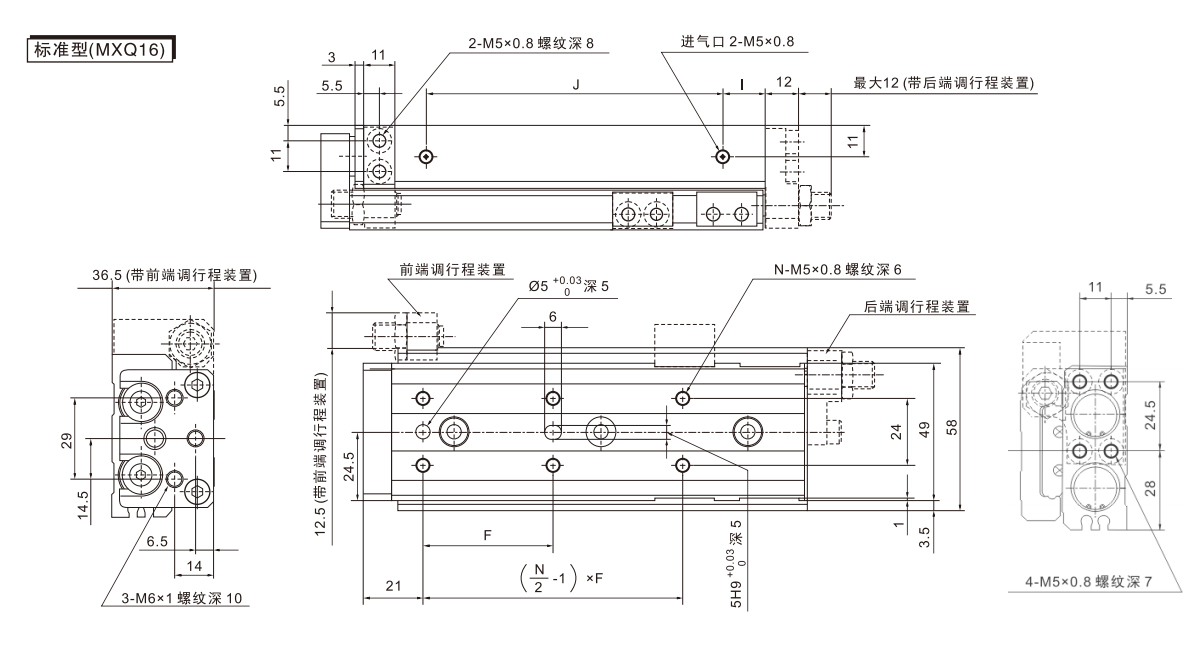

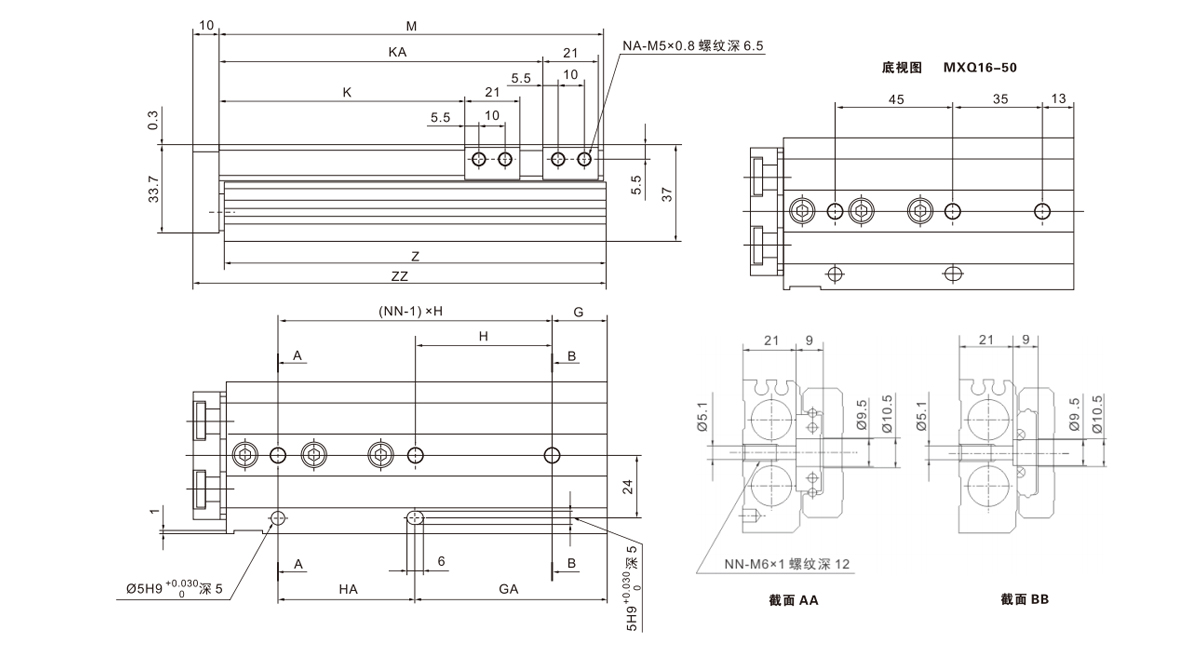

    型号 F N G H NN GA HA I J K KA NA M Z ZZ
    C-MXQ16-10 38  4  18  39  2  18  39  12  40  28  - 4  78  77  89
    C-MXQ16-20 38  4  18  39  2  18  39  12  40  38  - 4  78  77  89
    C-MXQ16-30 48  4  19  48  2  19  48  12  50  48  - 4  88  87  99
    C-MXQ16-40 58  4  19  58  2  19  58  12  63  58  - 4  98  97  109
    C-MXQ16-50 40  6  - - 3  48  45  20  68  68  91  8  114  113  125
    C-MXQ16-75 46  6  21  52  3  73  52  15  105  93  123  8  146  145  157
    C-MXQ16-100 44  8  36  44  4  80  88  18  145  118  166  8  189  188  200
    C-MXQ16-125 44  10  17  44  5  105  88  23  165  143  191  8  214  213  225

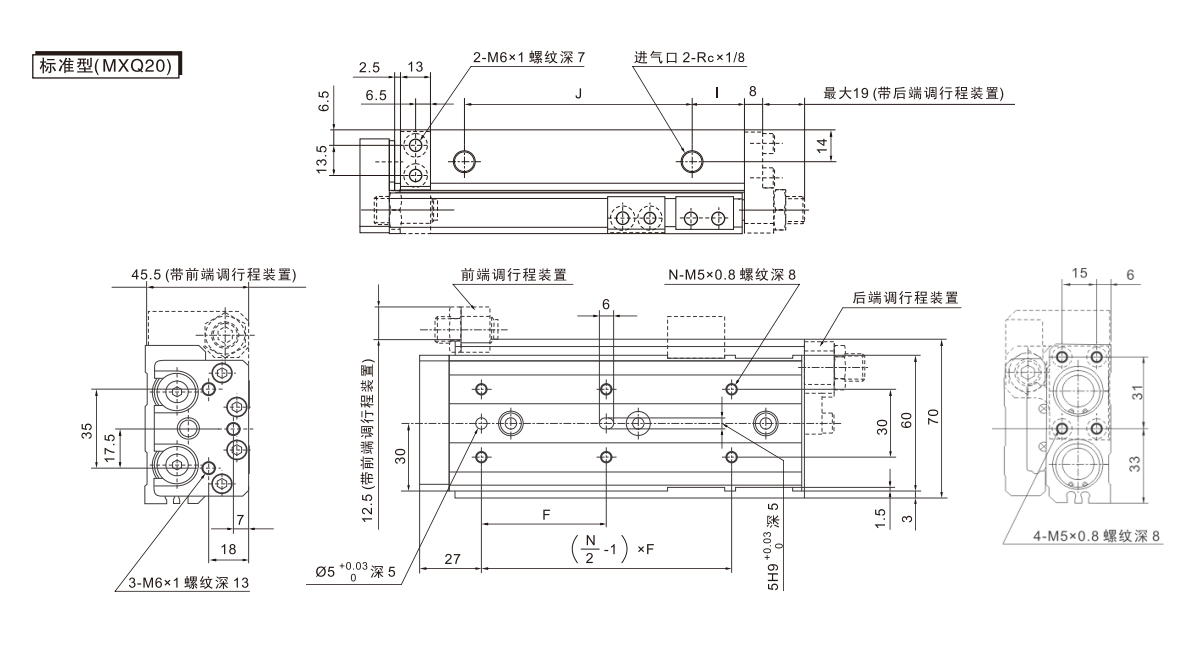

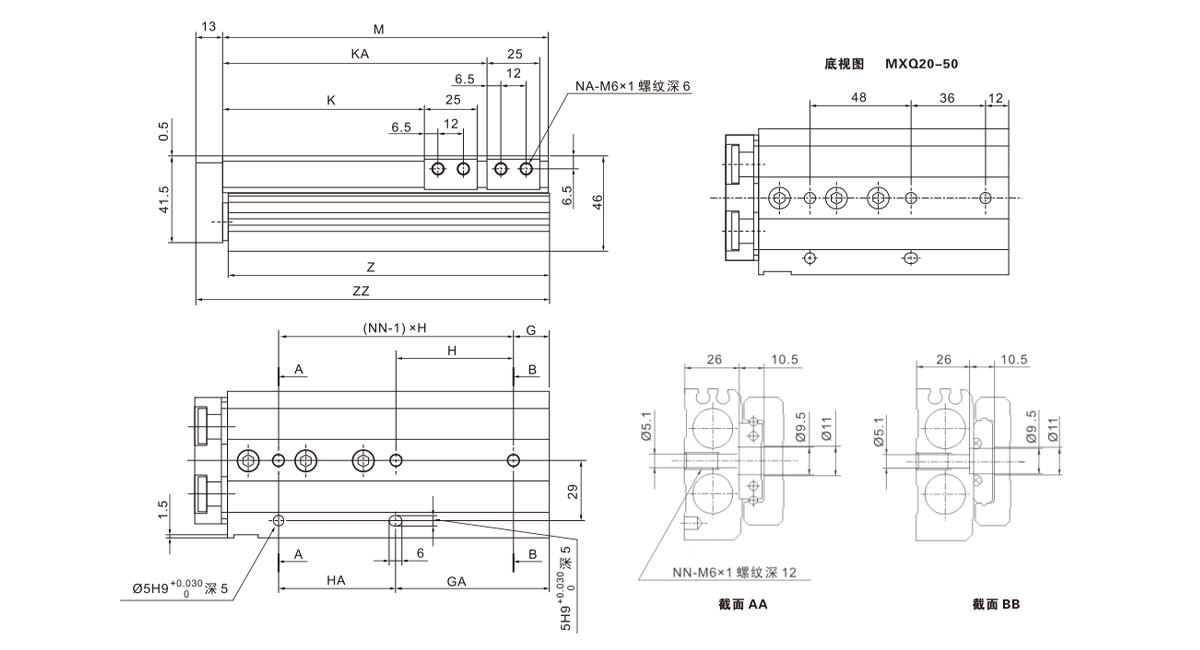

    型号 F N G H NN GA HA I J K KA NA M Z ZZ
    C-MXQ20-10 45  4  22  46  2  18  50  16  46  31  - 4  94  92.5  108
    C-MXQ20-20 40  4  22  46  2  18  50  16  46  41  - 4  94  92.5  108
    C-MXQ20-30 48  4  22  46  2  18  50  16  46  51  - 4  94  92.5  108
    C-MXQ20-40 58  4  22  56  2  22  56  16  56  61  - 4  104  102.5  118
    C-MXQ20-50 42  6  - - 3  48  48  18  72  71  - 4  122  120.5  136
    C-MXQ20-75 55  6  17  56  3  73  56  23  100  96  126  8  155  153.5  169
    C-MXQ20-100 50  8  18  56  4  74  112  25

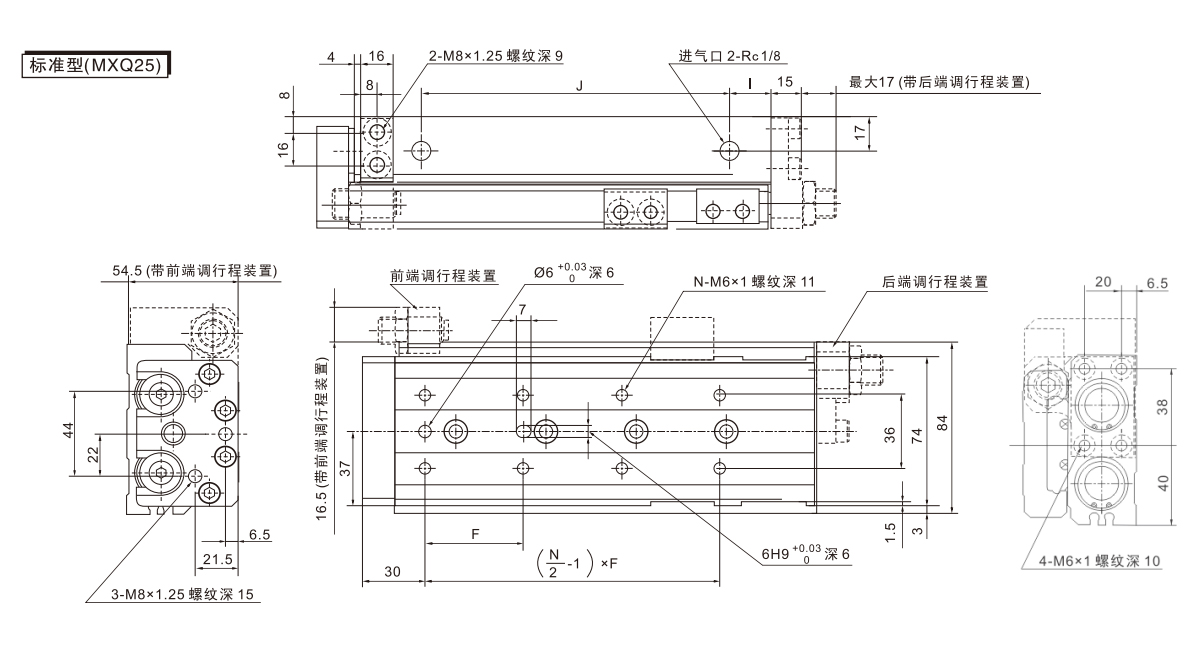

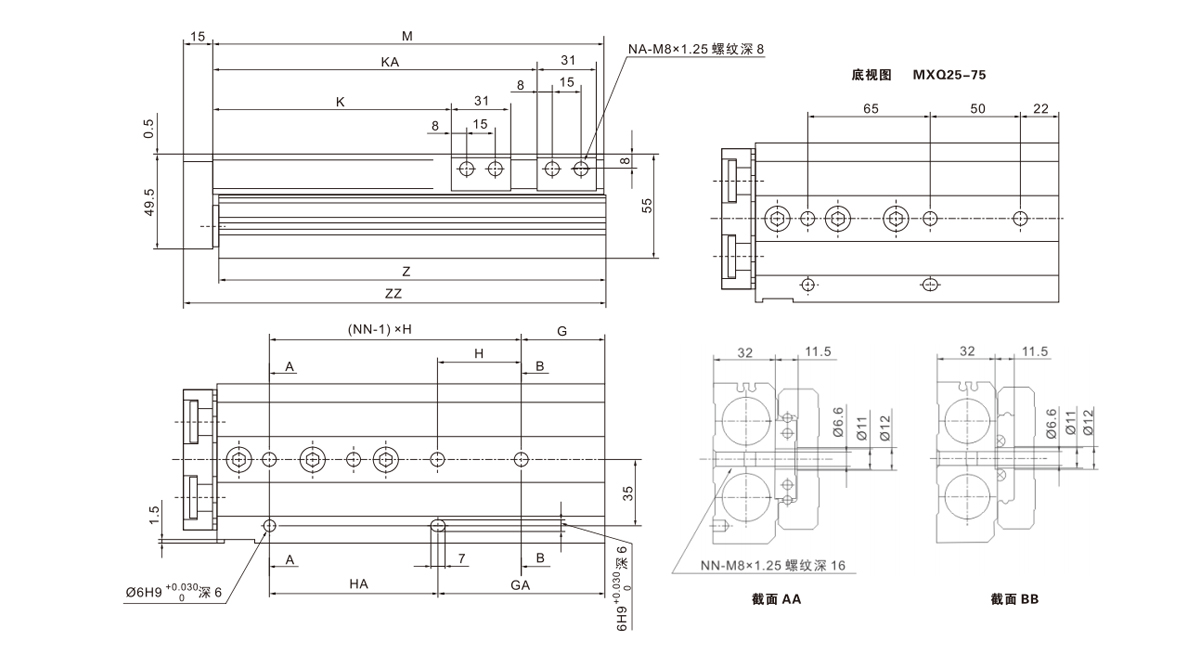

    型号 F N G H NN GA HA I J K KA NA M Z ZZ
    MXQ25-10 55  4  23  55  2  23  55  16  56  35  - 4  107  105.5  123
    MXQ25-20 46  4  23  55  2  23  55  16  56  45  - 4  107  105.5  123
    MXQ25-30 55  4  23  55  2  23  55  16  56  55  - 4  107  105.5  123
    MXQ25-40 65  4  23  65  2  23  65  16  66  65  - 4  117  115.5  133
    MXQ25-50 75  4  32  80  2  32  80  16  90  75  - 4  141  139.5  157
    MXQ25-75 60  6  - - 3  72  65  31  100  100  - 4  166  164.5  182
    MXQ25-100 48  8  44  44  4  88  88  20  150  125  170  8  205  203.5  221
    MXQ25-125 60  8  31  66  4  97  132  18  205  150  223  8  258  256.5  274
    MXQ25-150 65  8  56  66  4  122  132  18  230  175  248  8  283  281.5  299

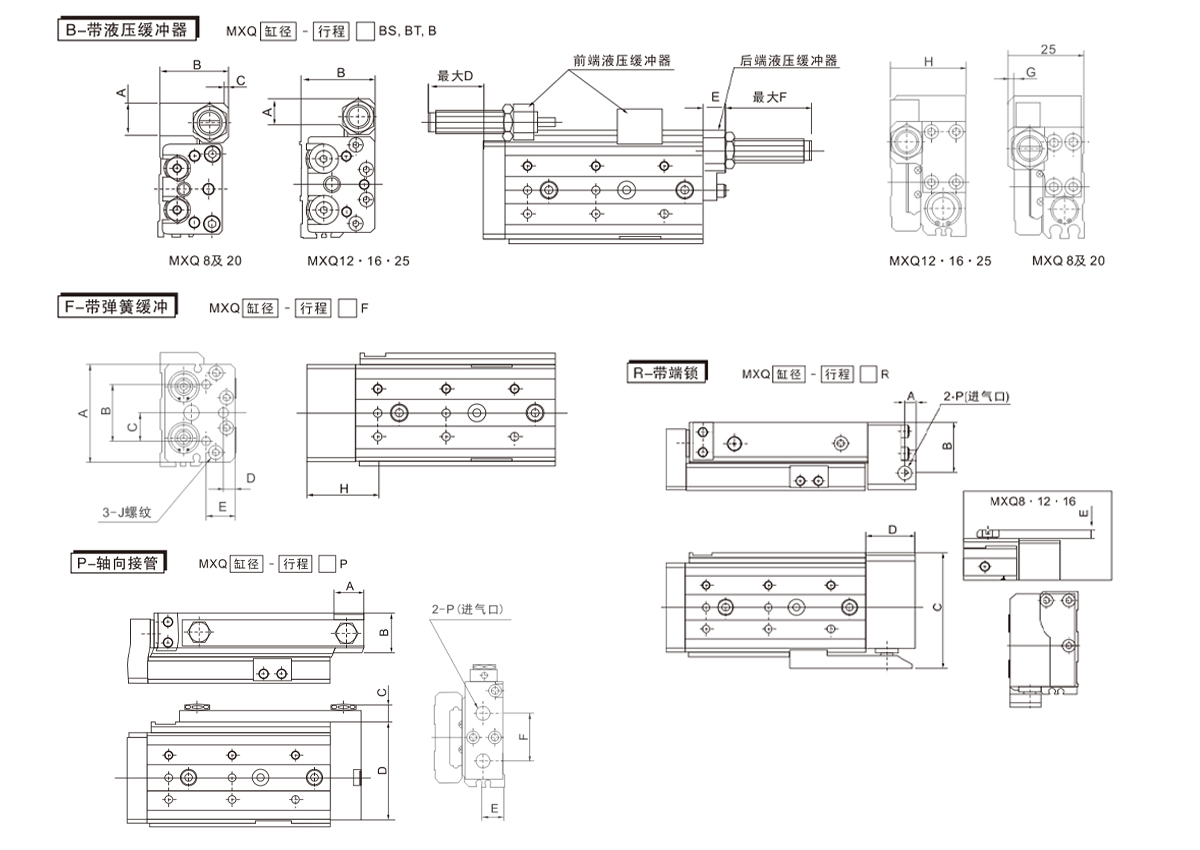

    带液压缓冲器
    型号 调节行程范围 A B C D E F G H
    前 后
    C-MXQ8 20  20  11.5  25  2  23  8  32  2  25
    C-MXQ12 18  18  10  29.5  - 18  10  30  - 29.5
    C-MXQ16 22  22  12.5  36.5  - 20  12  34  - 36.5
    C-MXQ20 35  35  16  46.5  0.5  35  13  54  0.5  46.5
    C-MXQ25 35  35  16.5  54.5  - 29  15  52  - 54.5
    帯弹簧缓冲
    型号 A B C D E F G H I J
    C-MXQ6 30  16  8  4  8  19.2  0.3  28  22  M3×0.5深5
    C-MXQ8 34  24  12  5  10  22.2  0.3  28.5  22.5  M4×0.7深6
    C-MXQ12 43  29  14.5  5  13  29.2  0.3  37  29  M4×0.7深8
    C-MXQ16 54  42  21  6.5  15.5  35.7  0.3  41  30  M6×1深10
    C-MXQ20 60  35  17.5  7  18  42.5  0.5  44.5  30.5  M6×1深10
    C-MXQ25 74  44  22  6.5  21.5  49.5  0.5  50  35  M8×1.25深15
    帯端锁
    型号 A B C D E P
    C-MXQ8 4  17.5  40.5  16  3  M5×0.8
    C-MXQ12 5  22  51  22  3  M5×0.8
    C-MXQ16 6  29  65.5  25  3  M5×0.8
    C-MXQ20 8  34  78.5  33  - Rc1/8
    C-MXQ25 8  40  94  37  - Rc1/8
    轴向接管
    型号 A B C D E F P
    C-MXQ6 12  12.5  6.3  26  5.5  12  M5×0.8
    C-MXQ8 12  14.5  6.3  31  6.5  15  M5×0.8
    C-MXQ12 13  16.5  6.3  41  8.5  20  M5×0.8
    C-MXQ16 14  21  6.3  52  11  26  M5×0.8
    C-MXQ20 20  26  11.5  65  14  32  Rc1/8
    C-MXQ25 20  32  11.5  79  17  40  Rc1/8
