SU系列标准气缸（无拉杆式）

首页 / 产品 / 气动执行元件 / 标准气缸 / SU系列标准气缸（无拉杆式）

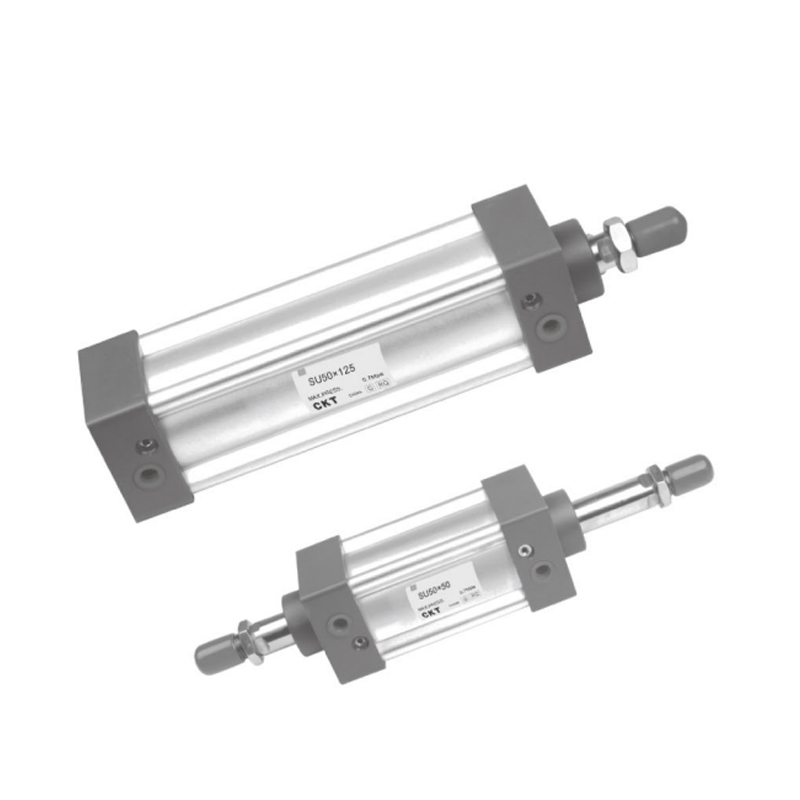

SU系列标准气缸（无拉杆式）
  • SU系列标准气缸（无拉杆式）
标准气缸

SU系列标准气缸（无拉杆式）

1. 活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能；
2. 铝管为米字型，无拉杆，防腐性能好；
3. 与ISO15552标准气缸相比，同缸径SU系列气缸长度小；
4. 气缸缓冲调节平稳；
5. 气缸安装附件与SC系列气缸共用；
6. 选择耐高温密封材料，可保证气缸在150℃条件下正常工作。

E-mail: manager@cktworld.com
下载
上一个：SI系列标准气缸（无拉杆式）
下一个：MBB系列标准型气缸
  • 内径(mm) 32  40  50  63  80   100
    动作方式 复动型
    工作介质 空气(经40μm滤网过滤)
    固定

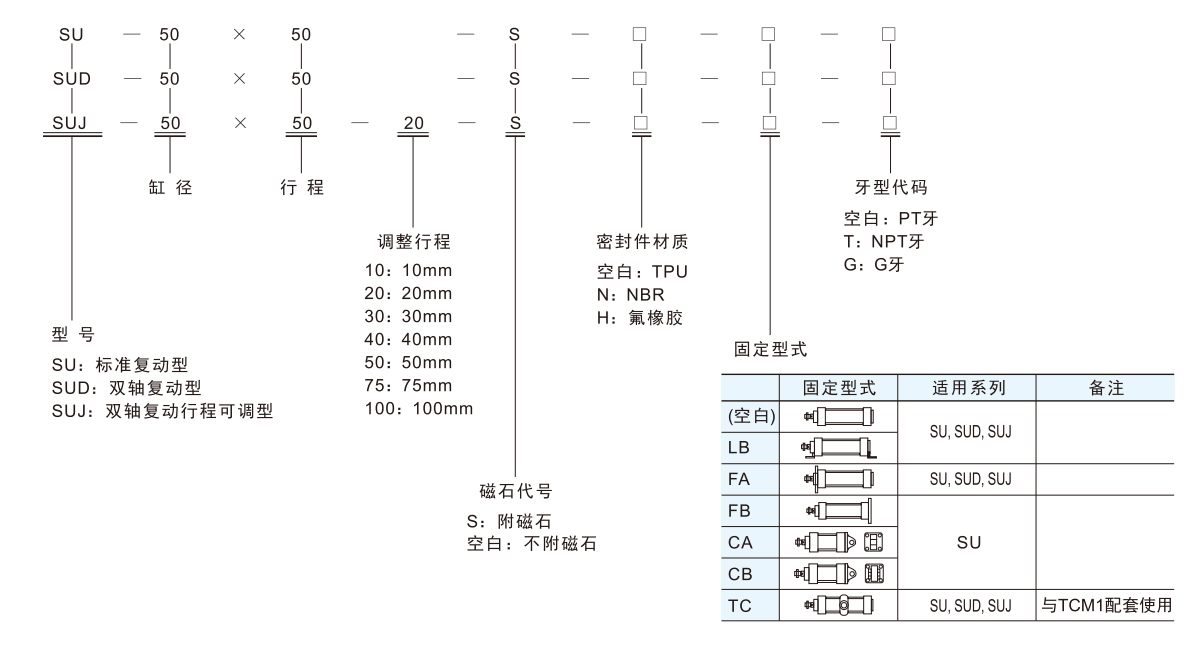

    型式    		 SU系列 基本型FA型FB型CA型CB型LB型TC型TCM1型
    SUD,SUJ系列 基本型  FA型  LB型  TC型  TCM1型
    使用压力范围 0.1~1.0MPa(14~145Psi)
    保证耐压力 1.5MPa(215Psi)
    工作温度℃ -20~80
    使用速度范围mm/s 30~800
    行程公差范围 0~250+10251~1000+14   1001~1500+1.8
    缓冲型式 可调缓冲
    缓冲行程mm 21  28   29
    *接管口径 PT1/8 PT1/4 PT3/8 PT1/2
    *接管牙型有NPT、G 牙可供选择；

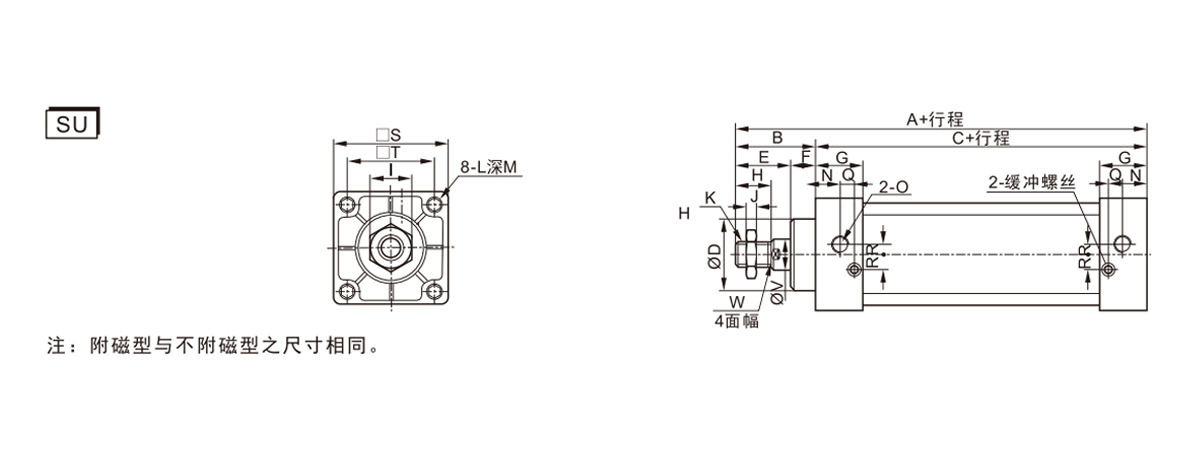

  • 缸径/符号 A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1.25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1.25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1.5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1.5 M8×1.25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1.5 M10×1.5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1.5 M10×1.5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

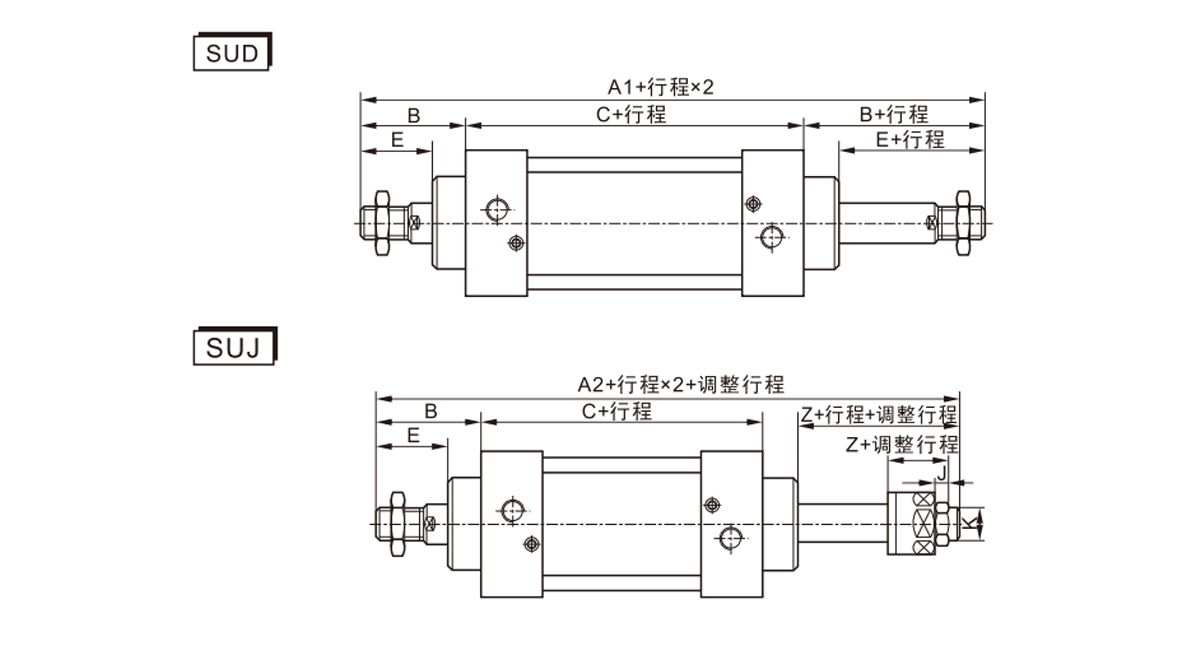

    缸径/符号 AL A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1.25
    40 191 185 49 93 34 28 7 M12×1.25
    50 207 194 57 93 42 29 8 M16×1.5
    63 210 197 57 96 42 29 8 M16×1.5
    80 257 238.5 75 107 54 35.5 10 M20×1.5
    100 263 244.5 75 113 54 35.5 10 M20×1.5
    注：1、附磁型与不附磁型之尺寸相同。
    2、未标注之尺寸与SU标准型相同。

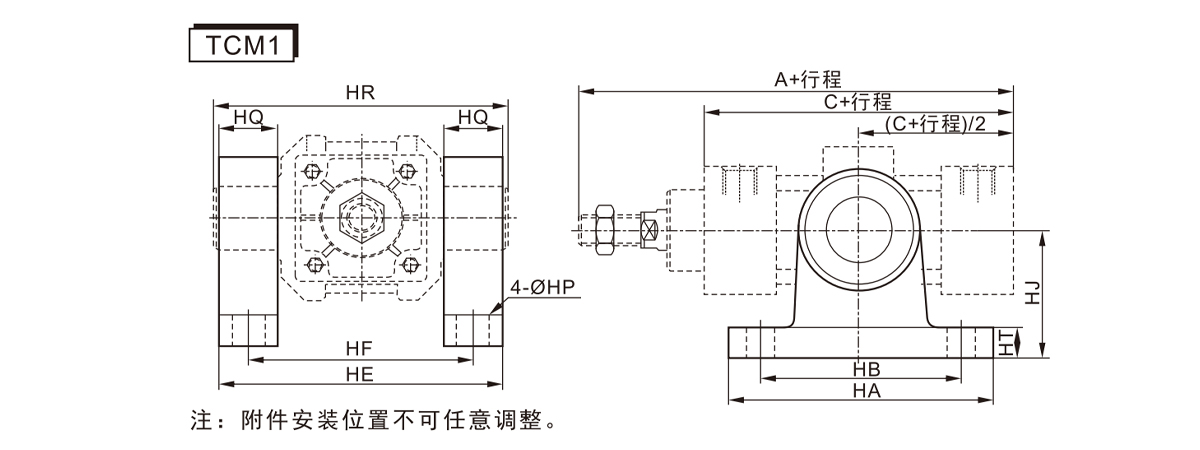

    缸径/符号 A C HA HB HE HF HP HQ HR HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

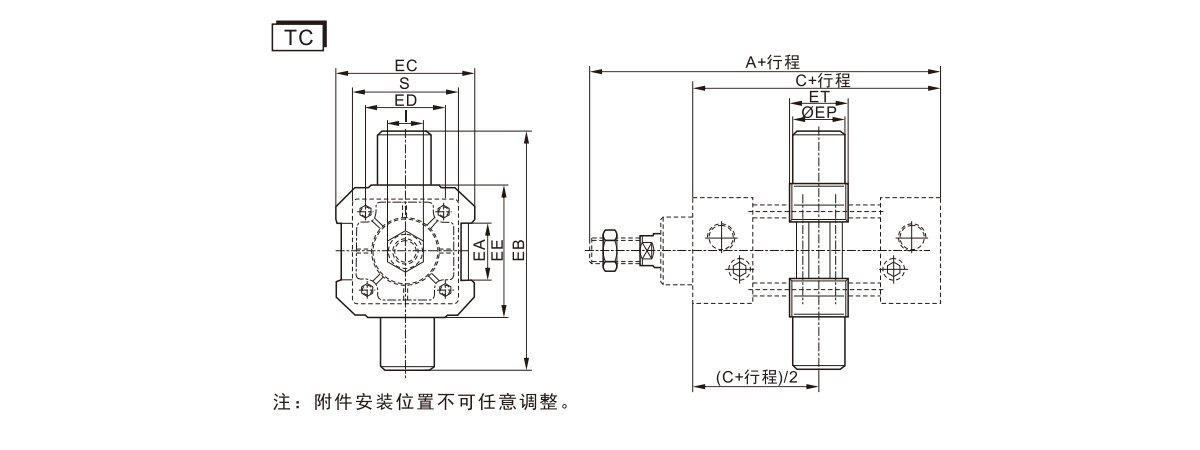

    缸径/符号 A C EA EB EC ED EE EP ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    其它附件安装尺寸与SC系列气缸完全一致。
