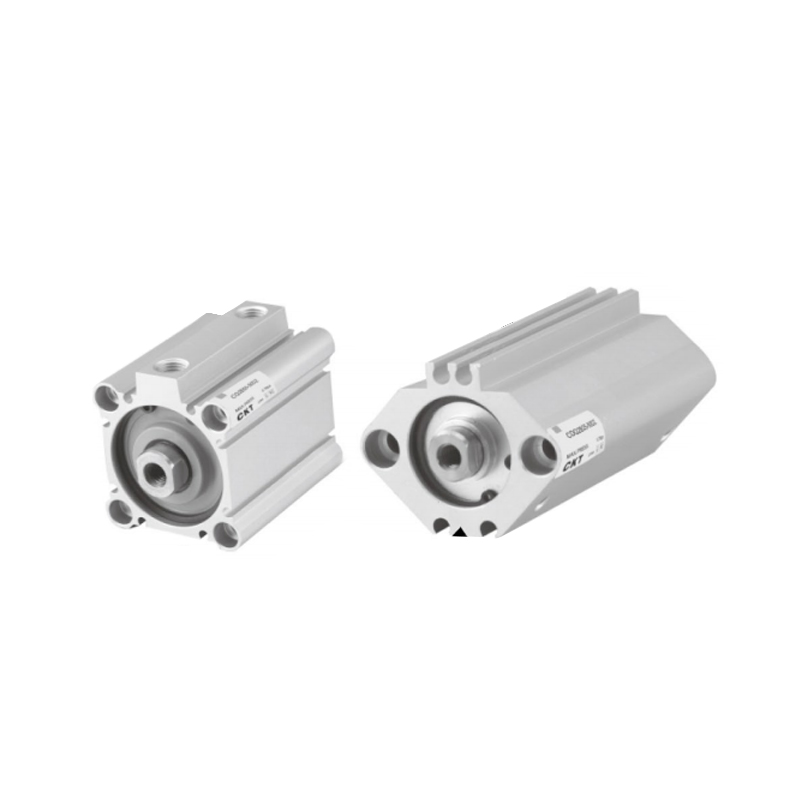

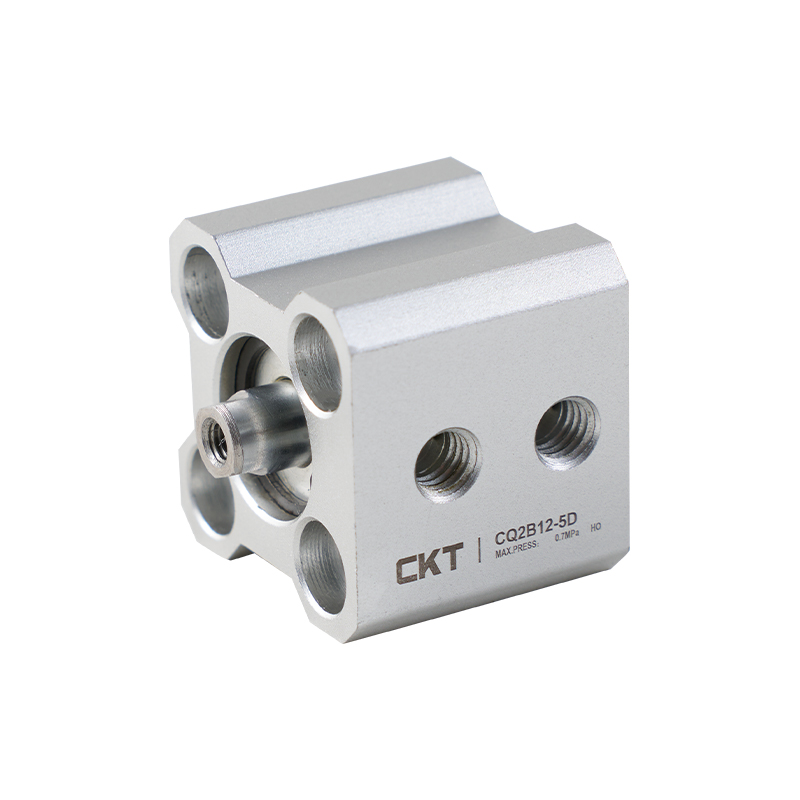

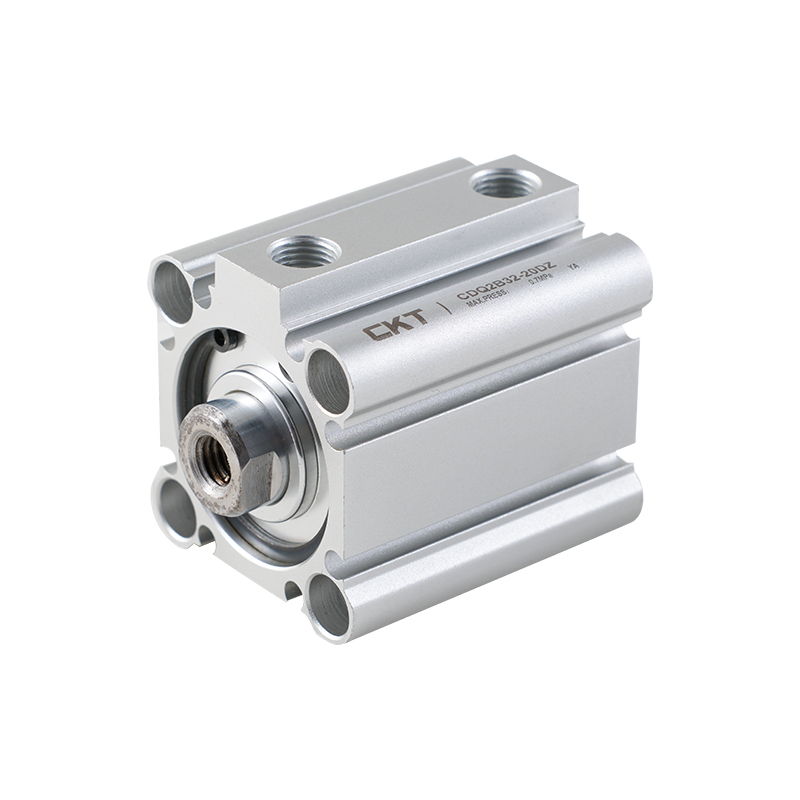

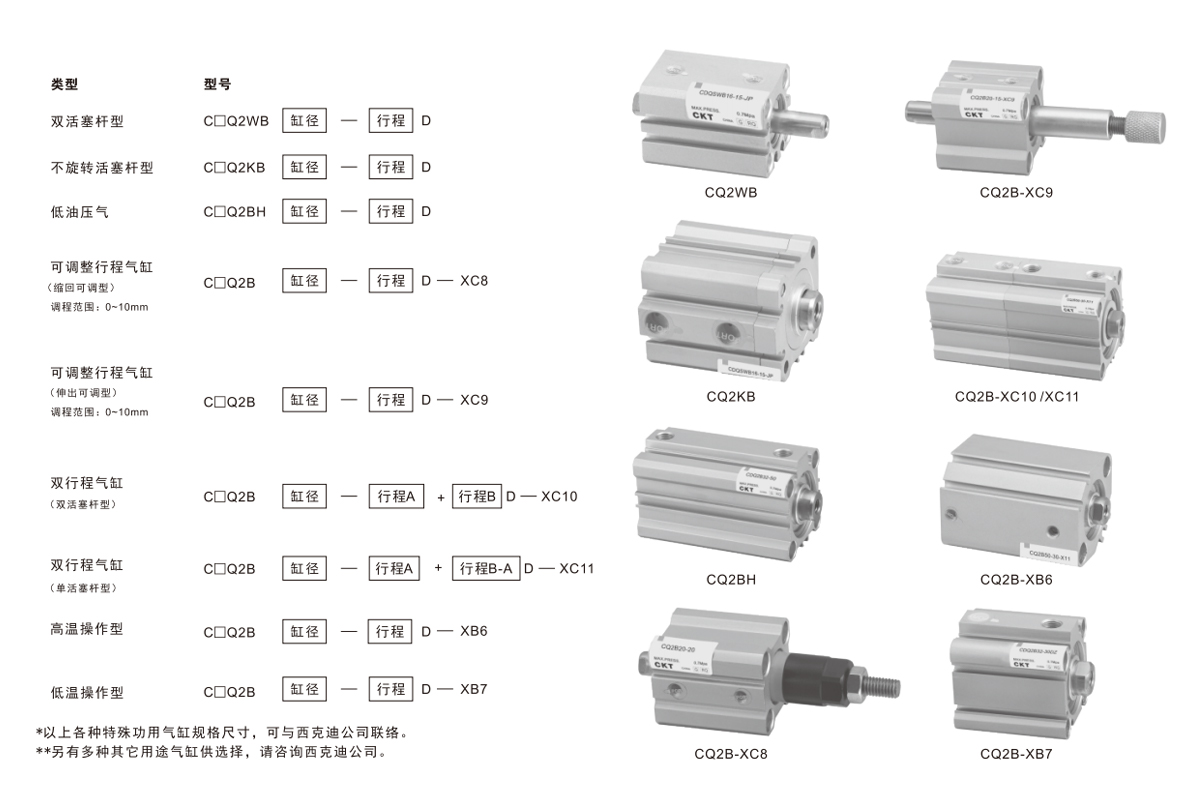

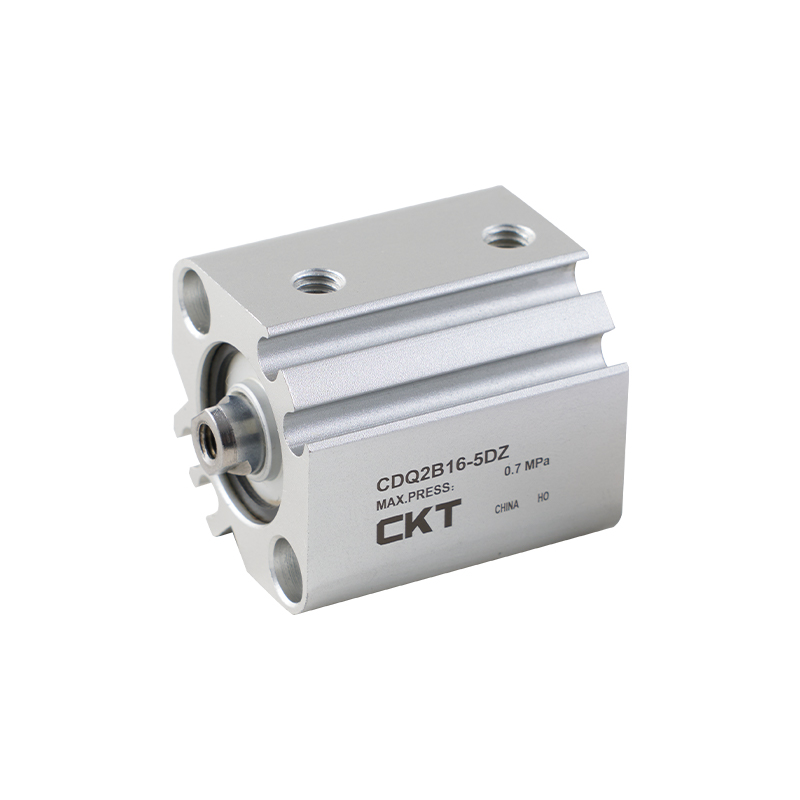

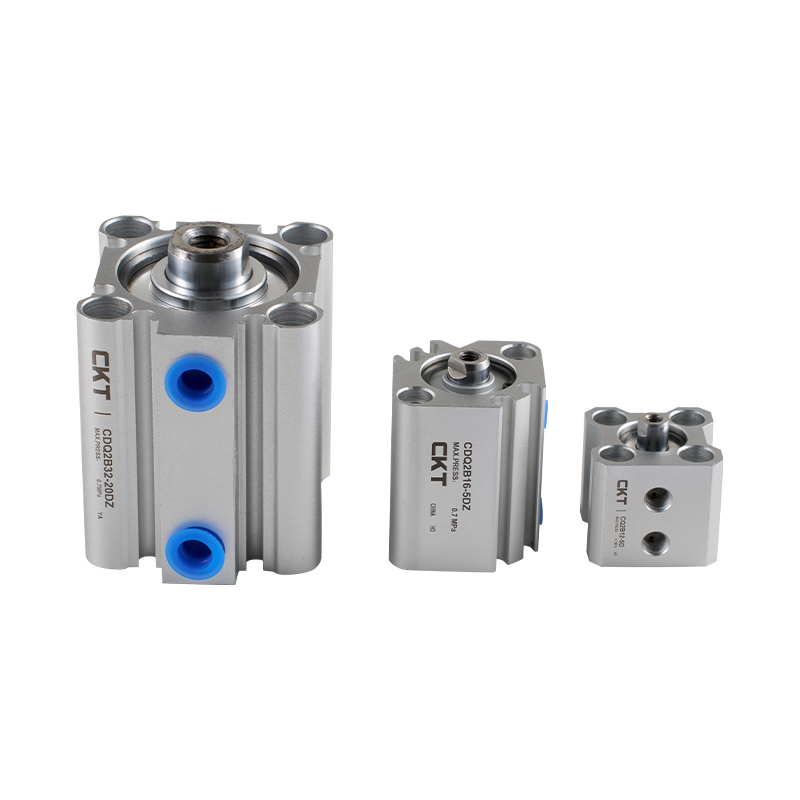

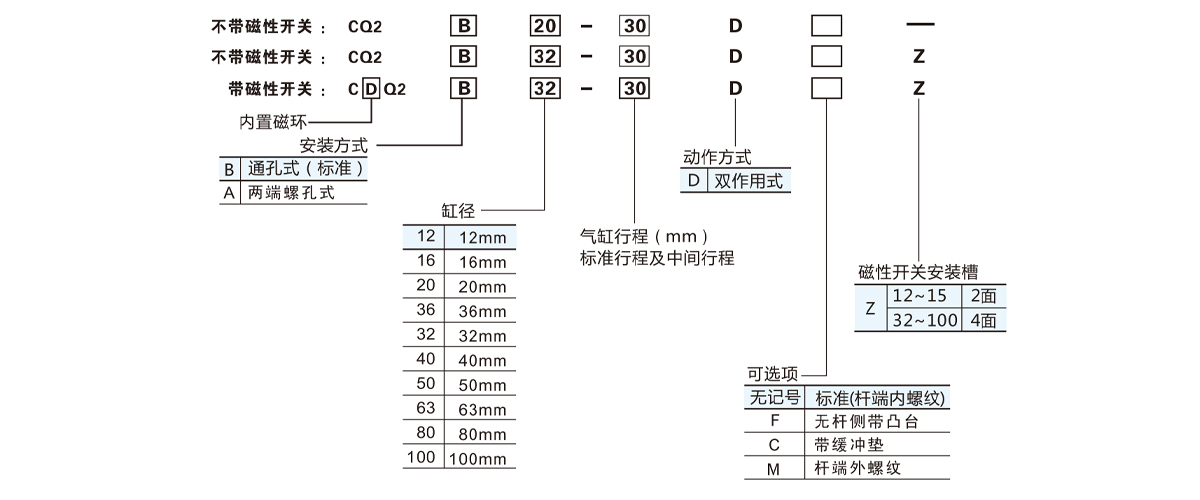

CQ2系列薄型气缸

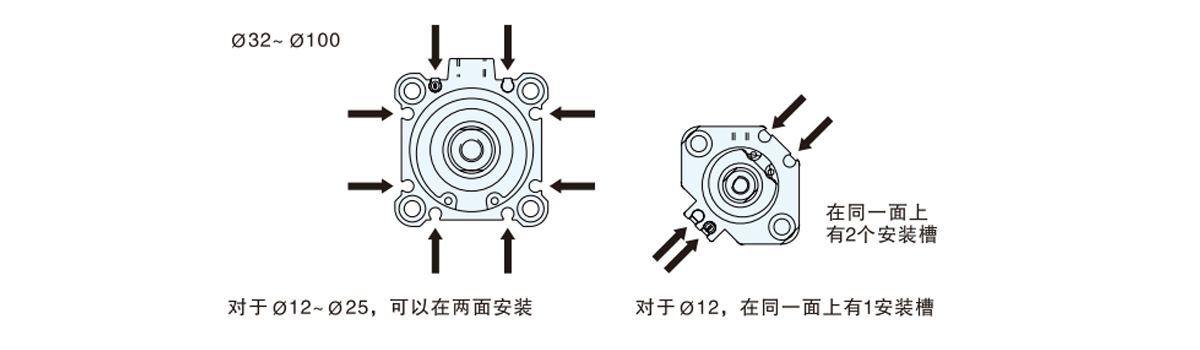

1. 磁性开关不凸出:防止损坏磁性开关;磁性开关和导轨牵挂袖□的情况被消除了，提高了操作性和安全性。
2. 减少重量:减少环境的污染
3. 小型磁性开关:可以准确无误地安装到预定位置
4. 防水性提高:可以在水和冷却液的环境使用。
5. 耐强磁场型:可以在交流点焊机等强磁场环境中使用的磁性开关。
6. 减少操作工时:磁性开关更方便安装
7. 减少设计工时:安装磁性开关不会影响气缸的外形尺寸，不需对设备间的干涉进行再次确认。

E-mail: manager@cktworld.com

下载

专业气动元件制造商，为全球客户提供可靠的自动化解决方案。

产品

气动执行元件气动控制元件压力控制元件流体控制元件真空元件气动辅助元件

快速链接

首页产品关于我们工厂设备新闻联系我们

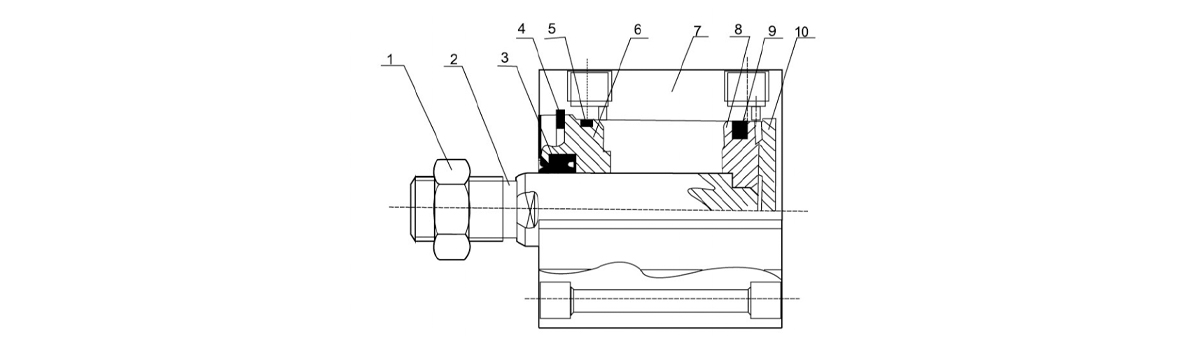

序号	名称	材质	序号	名称	材质
1	螺母	碳钢	2	活塞杆	中碳钢 (镀硬铬研磨处理)
3	前盖密封圈	丁腈橡胶	4	C型卡簧	弹簧钢
5	前盖O型圈	丁腈橡胶	6	前盖	6061
7	本体	6063-T5	8	活塞	6061
9	活塞双O型	丁腈橡胶	10	后盖	6063

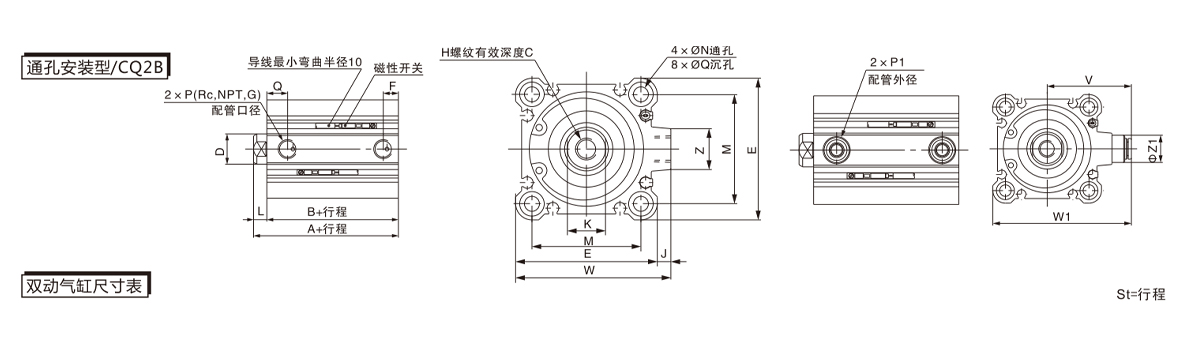

双动气缸尺寸表
型号	行程范围 (mm)注 1)	B	ØD	E	F	H	C	ØI	J	K	L	M	ON	ØO	P	Q	W	Z
C-CQ2B12-□D	5~30	17+st	6	25	5	M3×0.5	6	32	-	5	3.5	15.5	3.5	6.5 深 3.5	M5×0.8	7.5	-	-
C-CQ2B16-□D	5~30	18.5+st	8	29	5.5	M4×0.7	8	38	-	6	3.5	20	3.5	6.5 深 3.5	M5×0.8	8	-	10
C-CQ2B20-□D	5~50	19.5+st	10	36	5.5	M5×0.8	7	47	-	8	4.5	25.5	5.5	9 深 7	M5×0.8	9	-	10
C-CQ2B25-□D	5~50	22.5+st	12	40	5.5	M6×1.0	12	52	-	10	5	28	5.5	9 深 7	M5×0.8	11	-	10
C-CQ2B32-□ D	5 10~50	23+st	16	45	5.5 7.5	M8×1.25	13	60	4.5	14	7	34	5.5	9 深 7	M5×0.8 1/8	11.5	49.5	14
C-CQ2B32-□ D	5 10~50	23+st	16	45	5.5 7.5	M8×1.25	13	60	4.5	14	7	34	5.5	9 深 7	M5×0.8 1/8	10.5	49.5	14
C-CQ2B40-□D	5~50	29.5+st	16	52	8	M8×1.25	13	69	5	14	7	40	5.5	9 深 7	1/8	11	57	14
C-CQ2B50-□D	10~50	30.5+st	20	64	10.5	M10×1.5	15	86	7	17	8	50	6.6	11 深 8	1/4	10.5	71	19
C-CQ2B63-□D	10~50	36+st	20	77	10.5	M10×1.5	15	103	7	17	8	60	9	14 深 10.5	1/4	15	84	19
C-CQ2B80-□D	10~50	43.5+st	25	98	12.5	M16×2.0	21	132	6	22	10	77	11	17.5 深 13.5	3/8	16	104	26
C-CQ2B100-□ D	10~50	53+st	30	117	13	M20×2.5	27	156	6.5	27	12	94	11	17.5 深 13.5	3/8	23	123.5	26

长行程
型号	行程范围(mm)	B	F	P	Q
32	55~100	33	7.5	1/8	10.5
40	55~100	39.5	8	1/8	11
50	55~100	40.5	10.5	1/4	10.5
63	55~100	46	10.5	1/4	15
80	55~100	53.5	12.5	3/8	16
100	55~100	63	13	3/8	23

单动气缸尺寸表
型号	B			ØD	E	F		H	C	ØI	J	K	L	M	ØN	ØO	P			Q		W	Z
型号	5st	10st	20st	ØD	E	5st	10st	H	C	ØI	J	K	L	M	ØN	ØO	5st	10st	20st	5st	10st	W	Z
C-CQ2B12-□S	22	27	-	6	25	5	5	M3×0.5	6	32	-	5	3.5	15.5	3.5	6.5 深 3.5	M5×0.8		-	7.5	7.5	-	-
C-CQ2B16-□S	23.5	28.5	-	8	29	5.5	5.5	M4×0.7	8	38	-	6	3.5	20	3.5	6.5 深 3.5	M5×0.8		-	8	8	-	10
C-CQ2B20-□S	24.5	29.5	-	10	36	5.5	5.5	M5×0.8	7	47	-	8	4.5	25.5	5.5	9 深 7	M5×0.8		-	9	9	-	10
C-CQ2B25-□S	27.5	32.5	-	12	40	5.5	5.5	M6×1.0	12	52	-	10	5	28	5.5	9 深 7	M5×0.8		-	11	11	-	10
C-CQ2B32-□S	28	33	-	16	45	5.5	7.5	M8×1.25	13	60	4.5	14	7	34	5.5	9 深 7	M5×0.8	1/8	-	11.5	10.5	49.5	18
C-CQ2B40-□S	34.5	39.5	-	16	52	8	8	M8×1.25	13	69	5	14	7	40	5.5	9 深 7	1/8		-	11	11	57	18
C-CQ2B50-□S	-	40.5	50.5	20	64	10.5	10.5	M10×1.5	15	86	7	17	8	50	6.6	11 深 8	-	1/4		10.5	10.5	71	22

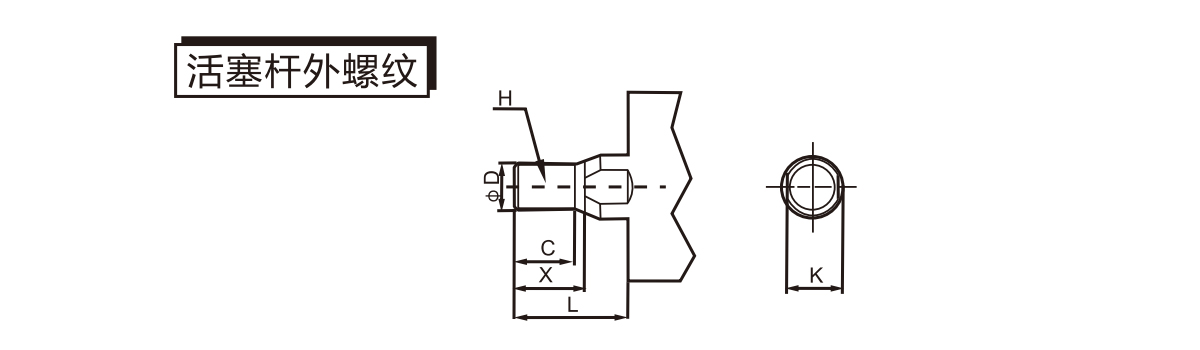

活塞杆外螺纹
缸径（mm）	C	X	ØD	H	L	K
12	9	10.5	6	M5×0.8	14	5
16	10	12	8	M6×1.0	15.5	6
20	12	14	10	M8×1.25	18.5	8
25	15	17.5	12	M10×1.25	22.5	10
32	20.5	23.5	16	M14×1.5	28.5	14
40	20.5	23.5	16	M14×1.5	28.5	14
50	26	28.5	20	M18×1.5	33.5	17
63	26	28.5	20	M18×1.5	33.5	17
80	32.5	35.5	25	M22×1.5	43.5	22
100	32.5	35.5	30	M26×1.5	43.5	27

语言

+86 13757875258

气动执行元件

气缸配件

MHY2系列（支点开闭型）/凸轮式180°开闭型气爪

MHL2系列（平行开闭型）宽型气爪

气动控制元件

MOV系列二位三通机械阀

XQ系列机械阀

VHK系列手指阀

压力控制元件

ZSE/ISE系列数字式压力开关

ITV系列电气比例阀

IR系列精密减压阀

流体控制元件

2S系列二位二通不锈钢电磁阀

2W系列二位二通铜电磁阀

真空元件

ZP2系列无痕型吸盘附件PEEK

FH系列复合吸盘

ZXG系列真空吸具发生器标准型

气动辅助元件

聚氨酯气管

D系列磁性开关

DMS/CMS系列磁性开关

关于

新闻

CQ2系列薄型气缸

薄型气缸

CQ2系列薄型气缸

我们期待深入了解您的项目需求！

产品

快速链接

获取报价

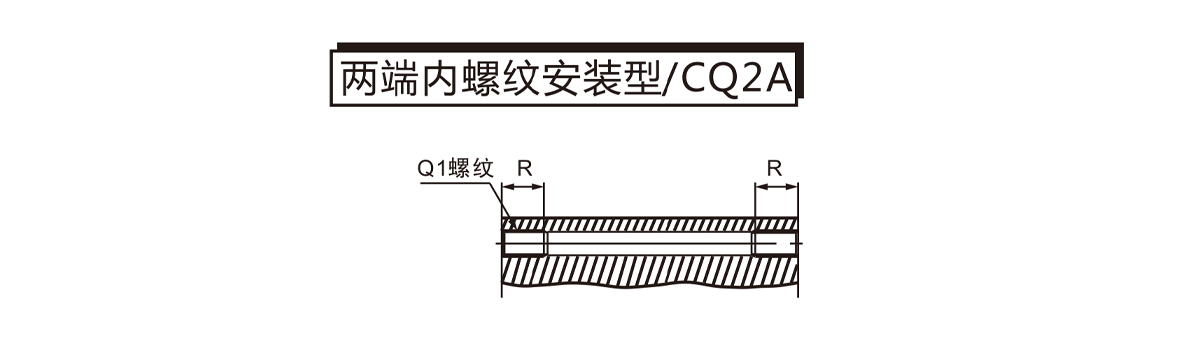

两端内螺纹
缸径（mm）	O	R
12	M4×0.7	7
16	M4×0.7	7
20	M6×1.0	10
25	M6×1.0	10
32	M6×1.0	10
40	M6×1.0	10
50	M8×1.25	14
63	M10×1.5	18
80	M12×1.75	22
100	M12×1.75	22

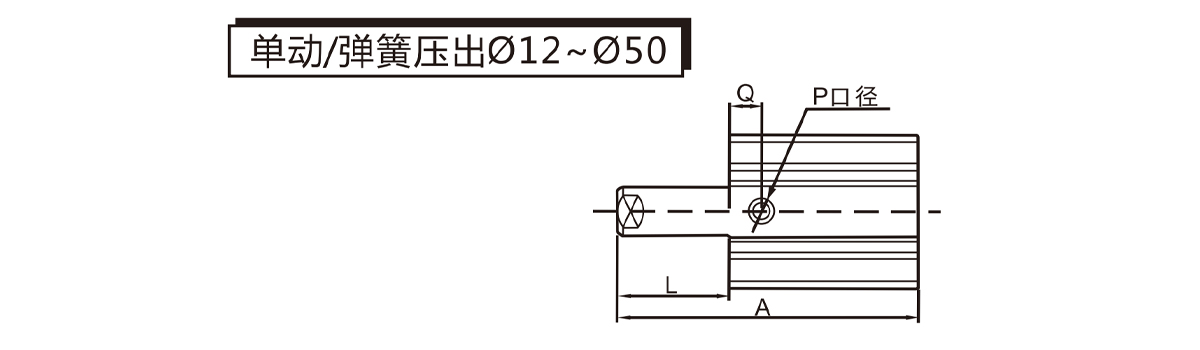

单动/弹簧压出
缸径（mm）	A			L
缸径（mm）	5st	10st	20st	5st	10st	20st
12	30.5	40.5	-	8.5	13.5	-
16	32	42		8.5	13.5	-
20	34	44	-	9.5	14.5	-
25	37.5	47.5	-	10	15	-
32	40	50	-	12	17	-
40	46.5	56.5	-	12	17	-
50	-	58.5	78.5	-	18	28
*除非有特别指明，通孔型气缸尺寸和两端螺纹孔气缸尺寸是一样

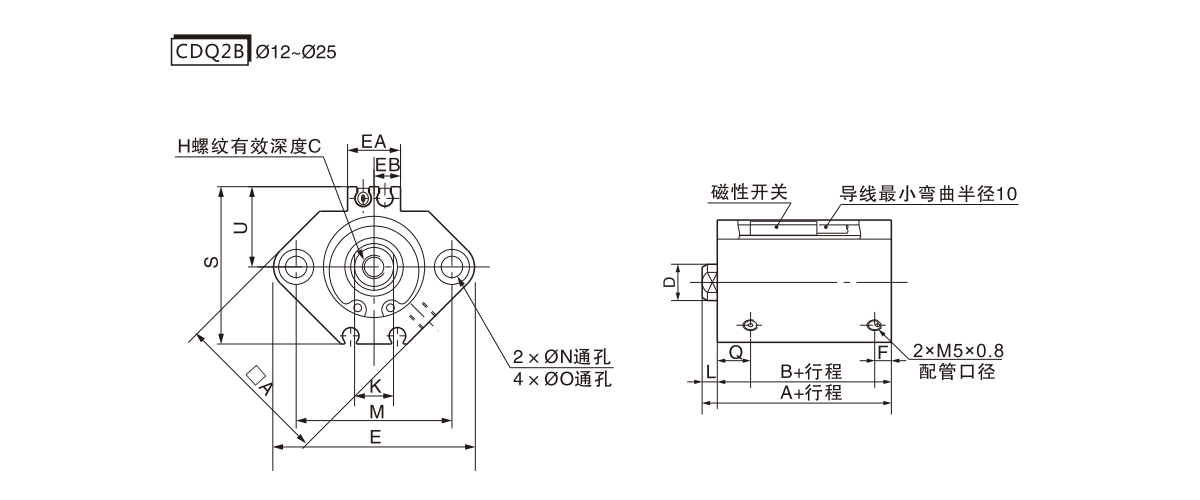

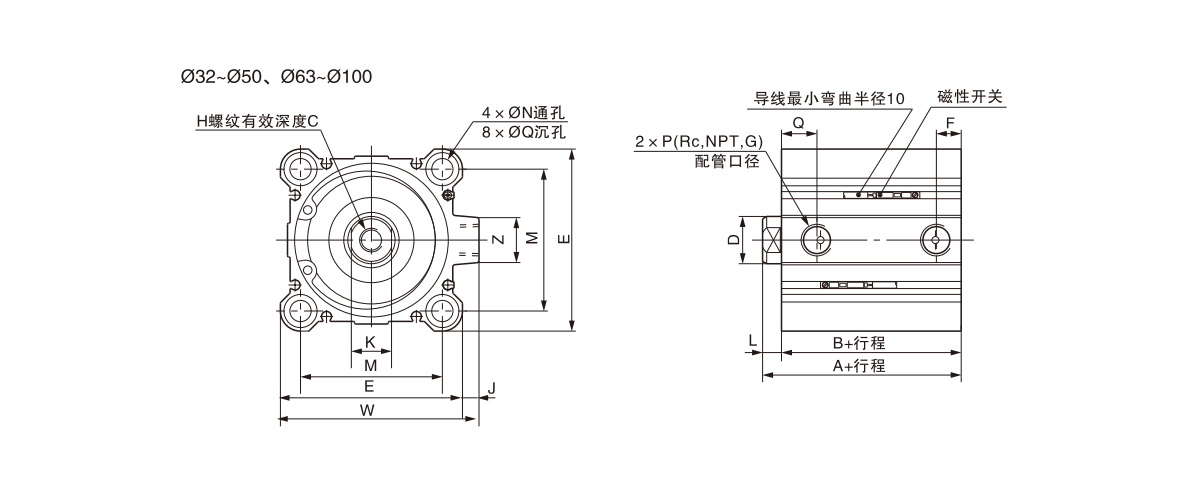

型号	行程范围 (mm)	A	B	ØD	E	F	H	C	ØI	J	K	L	M	ON	ØO	P	Q	S	U	V	Z
C-CDQ2B12	5~30	31.5	28	6	32	6.5	M3×0.5	6	-	-	5	3.5	22	3.5	6.5 深 3.5	M5×0.8	11	35.5	19.5	25	-
C-CDQ2B16	5~30	34	30.5	8	38	5.5	M4×0.7	8	-	-	6	3.5	28	3.5	6.5 深 3.5	M5×0.8	10	41.5	22.5	29
C-CDQ2B20	5~50	36	31.5	10	46.8	5.5	M5×0.8	7	-		8	4.5	36	5.5	9 深 7	M5×0.8	10.5	48	24.5	36
C-CDQ2B25	5~50	37.5	32.5	12	52	5.5	M6×1.0	12	-	-	10	5	40	5.5	9 深 7	M5×0.8	11	53.5	27.5	40	-
C-CDQ2B32	5~50	40	33	16	45	7.5	M8×1.25	13	60	4.5	14	7	34	5.5	9 深 7	1/8	10.5	58.5	31.5	-	18
C-CDQ2B40	5~50	46.5	39.5	16	52	8	M8×1.25	13	69	5	14	7	40	5.5	9 深 7	1/8	11	66	35	-	18
C-CDQ2B50	10~50	48.5	40.5	20	64	10.5	M10×1.5	15	86	7	17	8	50	6.6	11 深 8	1/4	10.5	80	41	-	22
C-CDQ2B63	10~50	54	46	20	77	10.5	M10×1.5	15	103	7	17	8	60	9	14 深 10.5	1/4	15	93	47.5	-	22
C-CDQ2B80	10~50	63.5	53.5	25	98	12.5	M16×2.0	21	132	6	22	10	77	11	17 深 13.5	3/8	16	112.5	57.5	-	26
C-CDQ2B100	10~50	75	63	30	117	13	M20×2.5	27	156	6.5	27	12	94	11	17 深 13.5	3/8	23	132.5	67.5	-	26

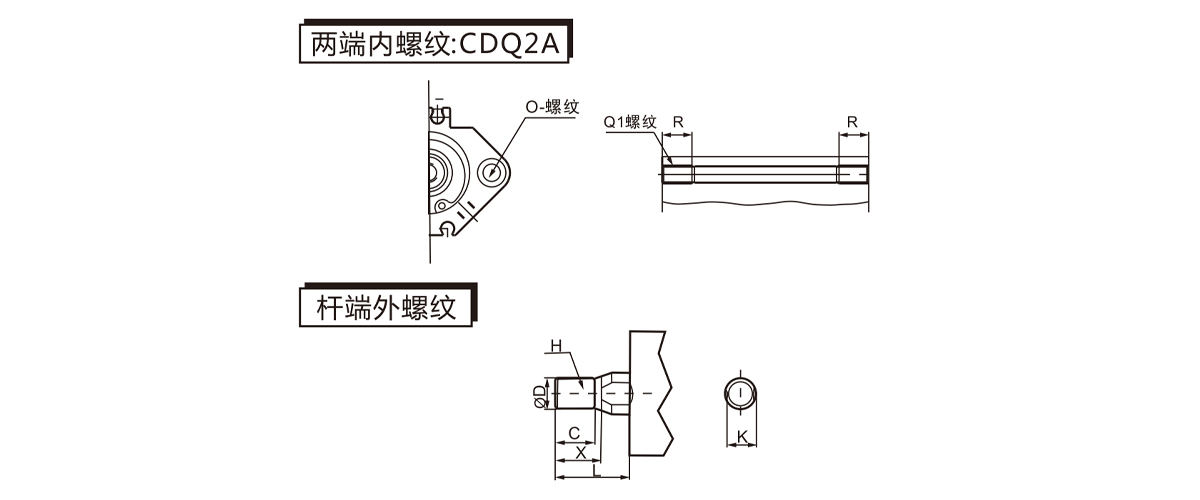

杆端外螺纹
缸径（mm）	O	R	C	X	ØD	H	L	K
12	M4×0.7	7	9	10.5	6	M5×0.8	14	5
16	M4×0.7	7	10	12	8	M6×1.0	15.5	6
20	M6×1.0	10	12	14	10	M8×1.25	18.5	8
25	M6×1.0	10	15	17.5	12	M10×1.25	22.5	10
32	M6×1.0	10	20.5	23.5	16	M14×1.5	28.5	14
40	M6×1.0	10	20.5	23.5	16	M14×1.5	28.5	14
50	M8×1.25	14	26	28.5	20	M18×1.5	33.5	17
63	M10×1.5	18	26	28.5	20	M18×1.5	33.5	17
80	M12×1.75	22	32.5	35.5	25	M22×1.5	43.5	22
100	M12×1.75	22	32.5	35.5	30	M26×1.5	43.5	27

长行程 Ø55~Ø100
型号	行程范围(mm)	A	B	F	P	Q
32	55~100	40	33	7.5	1/8	10.5
40	55~100	46.5	39.5	8	1/8	11
50	55~100	48.5	40.5	10.5	1/4	10.5
63	55~100	54	46	10.5	1/4	15
80	55~100	63.5	53.5	12.5	3/8	16
100	55~100	75	63	13	3/8	23

注3)两端内螺纹
缸径(mm)	O	R
12	M4×0.7	7
16	M4×0.7	7
20	M6×1.0	10
25	M6×1.0	10
32	M6×1.0	10
40	M6×1.0	10
50	M8×1.25	14
63	M10×1.5	18
80	M12×1.75	22
100	M12×1.75	22

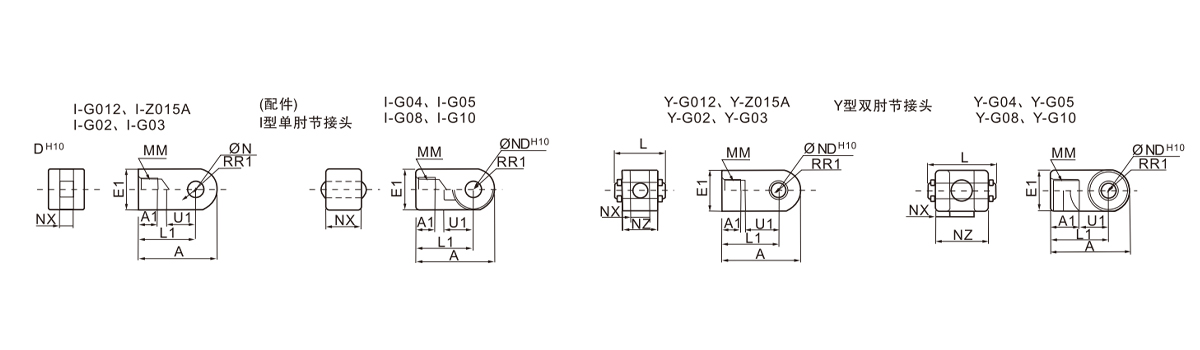

适用缸径(mm）	I型单肘接头												Y型单肘接头
适用缸径(mm）	零件号	A	A1	E1	L1	MM	RR1	U1	Nb H10		NX		零件号	A	A1	E1	L1	MM	RR1	U1	ØCD H10		NX		NZ	L
12	I-G012	21.5	6	□10	16	M5×0.8	6.3	7	5	+0.048 0	5	-0.2 -0.4	Y-G012	21.5	6	□10	16	M5×0.8	6.3	7	5	+0.048 0	5	+0.4 +0.2	10	14.6
16	I-Z015A	32	8	□12	25	M6×1	8.1	14	5	+0.048 0	6.4	-0.1 -0.3	Y-Z015A	28	11	□12	21	M6×1	8.1	10	5	+0.048 0	6.4	+0.2 +0	12	16.6
20	I-G02	34	8.5	□16	25	M8×1.25	10.3	11.5	8	+0.058 0	8	-0.2 -0.4	Y-G02	34	8.5	□16	25	M8×1.25	10.3	11.5	8	+0.058 0	8	+0.4 +0.2	16	21
25	I-G03	41	10.5	□20	30	M10×1.25	12.8	14	10	+0.058 0	10	-0.2 -0.4	Y-G03	41	10.5	□20	30	M10×1.25	12.8	14	10	+0.058 0	10	+0.4 +0.2	20	25.6
3,240	I-G04	42	14	φ22	30	M14×1.5	12	14	10	+0.058 0	18	-0.3 -0.5	Y-G04	42	16	φ22	30	M14×1.5	12	14	10	+0.058 0	18	+0.5 +0.3	36	41.6
5,063	I-G05	56	18	φ28	40	M18×1.5	16	20	14	+0.070 0	22	-0.3 -0.5	Y-G05	56	20	φ28	40	M18×1.5	16	20	14	+0.070 0	22	+0.5 +0.3	44	50.6
80	I-G08	71	21	φ38	50	M22×1.5	21	27	18	+0.070 0	28	-0.3 -0.5	Y-G08	71	23	φ38	50	M22×1.5	21	27	18	+0.070 0	28	+0.5 +0.3	56	64
100	I-G10	79	21	φ44	55	M26×1.5	24	31	22	+0.084 0	32	-0.3 -0.5	Y-G10	79	24	φ44	55	M26×1.5	24	31	22	+0.084 0	32	+0.5 +0.3	64	72

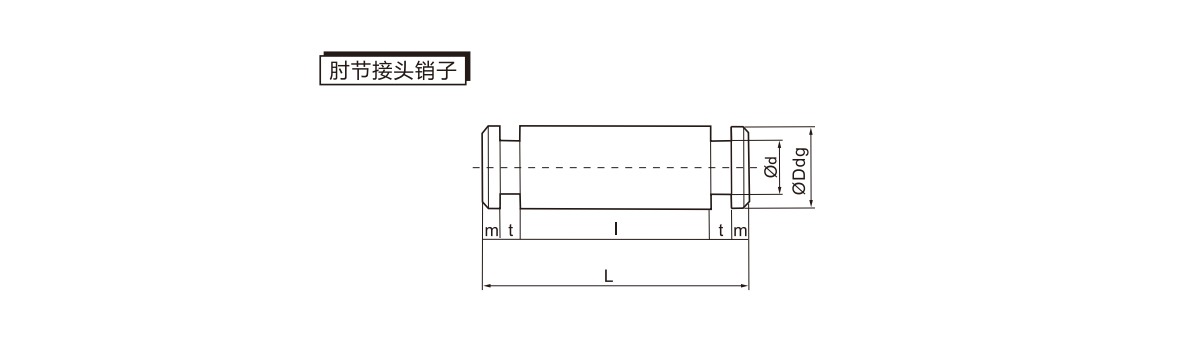

适用缸径(mm)	肘节接头销子
适用缸径(mm)	零件号	ØDdg		L	Ød	I	m	t
12	IY-G012	5	-0.030 -0.060	14.6	4.8	10.2	1.5	0.7
16	IY-J015	8	-0.030 -0.060	16.6	4.8	12.2	1.5	0.7
20	IY-G02	8	-0.040 -0.076	21	7.6	16.2	1.5	0.9
25	IY-G03	8	-0.040 -0.076	25.6	9.6	20.2	1.55	1.15
30,40	IY-G04	8	-0.040 -0.076	41.6	9.6	36.3	1.55	1.15
50,63	IY-G05	8	-0.050 -0.093	50.6	13.4	44.2	2.05	1.15
80	IY-G08	8	-0.050 -0.093	64	17	56.2	2.55	1.35
100	IY-G10	8	-0.065 -0.117	72	21	64.2	2.55	1.35
