CQ2系列薄型气缸（长行程）

首页 / 产品 / 气动执行元件 / 薄型气缸 / CQ2系列薄型气缸（长行程）

CQ2系列薄型气缸（长行程）
  • CQ2系列薄型气缸（长行程）
薄型气缸

CQ2系列薄型气缸（长行程）

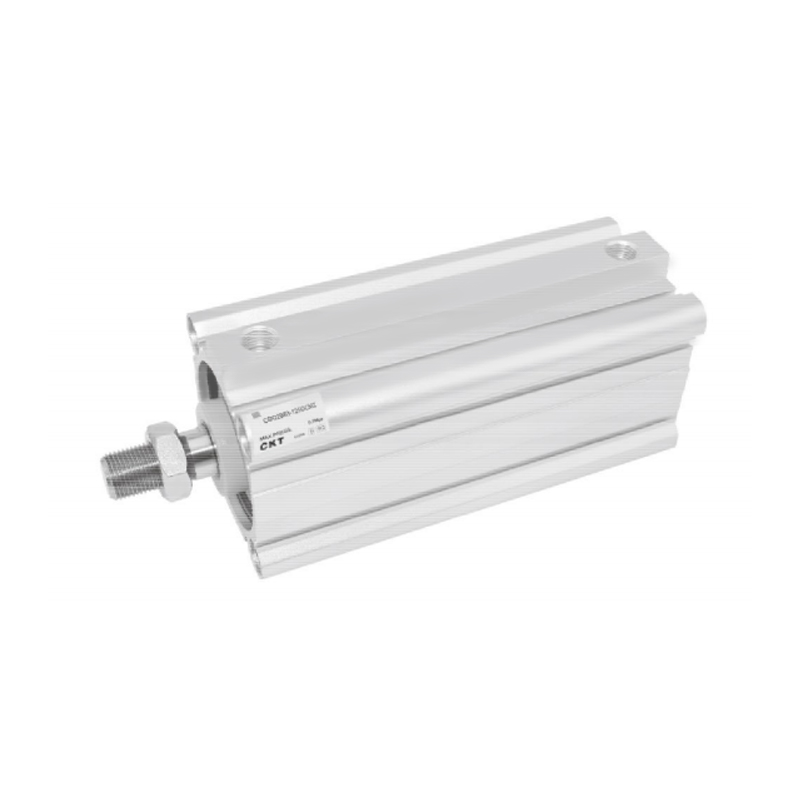

CQ2系列薄型气缸（长行程）专为空间受限的长行程应用设计，以其紧凑结构和可靠性能著称，适用于各类工业自动化场景。

•内置缓冲装置减少冲击：气缸前盖与活塞采用固定式缓冲组件，有效降低换向时的震动和噪音，提升运行平稳性。

•紧凑固定机制确保可靠性：缸筒与端盖通过高效扣合方式连接，结构紧凑且稳固，增强整体耐用性。

•便捷磁性开关集成：缸筒的特殊设计便于磁性开关快速安装，优化传感功能集成。

•灵活的磁感应选项：磁石可选择性配置，适应不同感应需求，提升应用适应性。

E-mail: manager@cktworld.com
下载
上一个：CQ2系列薄型气缸（大缸径）
下一个：CQ2系列薄型气缸

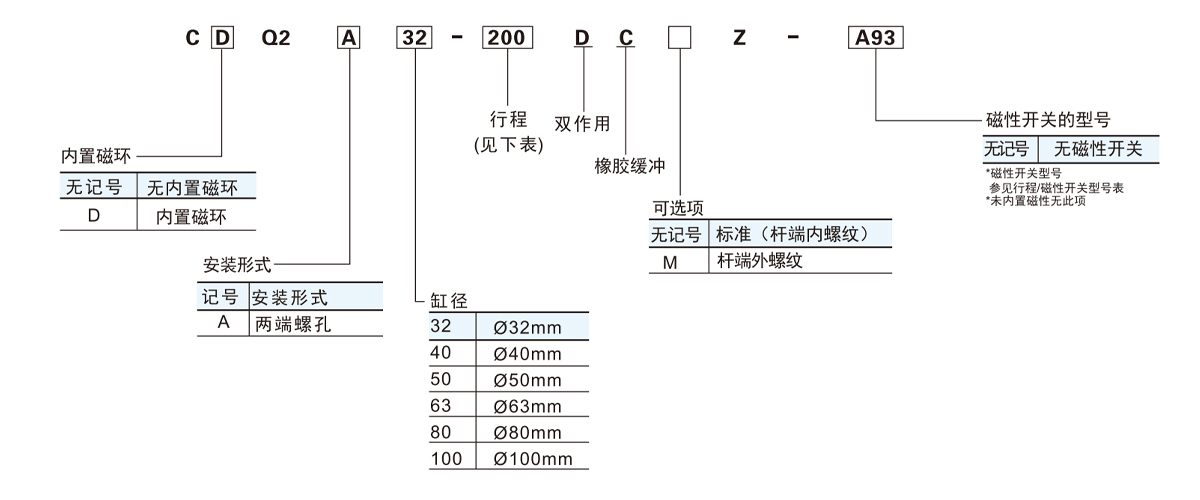

  • 缸 径 ( mm ) 32  40  50  63  80  100
    使用流体 空气
    动作方式 双作用
    使用压力范围 0.05~1.0MPa
    环境和流体温度 带磁性开关： -10℃~+60℃,无磁性开关： -10℃~+70℃
    杆端螺纹 内螺纹(标准),外螺纹(任选)
    使用活塞度 50~500mm/s
    缓冲 标准橡胶缓冲
    行程公差(mm) +1.40
    *给油 不需要
    安装形式 两端螺孔(标准)
    接管口径Rc 1/8 1/4 3/8
    *如需要润滑，请用透平1号油ISOVG32。

  • （）:括号内是D-A7以外的其它磁性开关的尺寸。

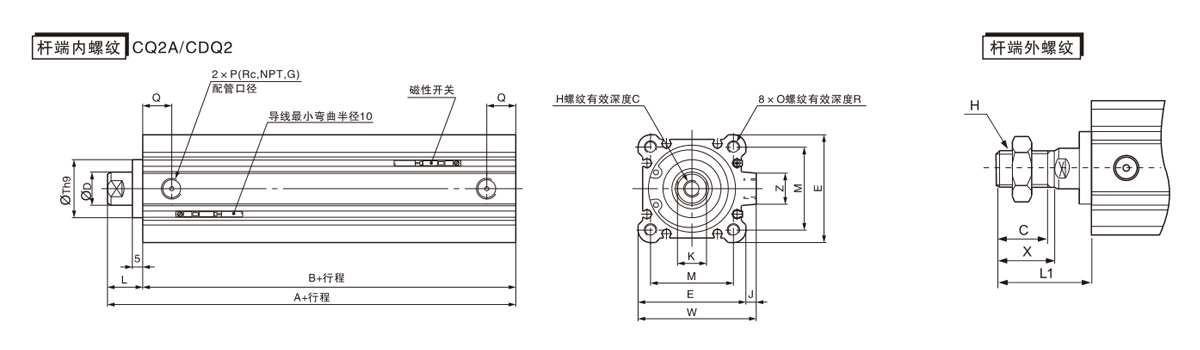

    缸径(mm) 行程 A B C D E G H I J K L M O P Q R S Thg U Z
    32 125~200
    250,300    		 62.5 45.5 13 16 45 5 M8×1.25 60 4.5 14 17 34 M6×1.0 RC1/8 12.5 10 58.5 22 0 31.5 14
    -0.052
    40 72 55 13 16 52 5 M8×1.25 69 5 14 17 40 M6×1.0 RC1/8 14 10 66 28 0 35 14
    -0.052
    50 73.5 55.5 15 20 64 5 M10×1.5 86 7 17 18 50 M8×1.5 RC1/4 14 14 80 35 0 41 19
    -0.062
    63 75 57 15 20 77 5 M10×1.5 103 7 17 18 60 M10×1.5 RC1/4 16.5 18 93
    35    		 0 47.5 19
    -0.062
    80 86 66 21 25 98 5 M16×2.0 132 6 22 20 77 M12×1.75 RC3/8 19 22 112.5
    43    		 0 57.5 26
    -0.062
    100 97.5 75.5 27 30 117 5 M20×2.5 156 6.5 27 22 94 M12×1.75 RC3/8 23 22 132.5
    59    		 0 67.5 26
    -0.074

    杆端外螺纹
    缸径(mm) C H L1  X
    32  20.5  M14×1.5 38.5  23.5
    40  20.5  M14×1.5 38.5  23.5
    50  26  M18×1.5 43.5  28.5
    63  26  M18×1.5 43.5  28.5
    80  32.5  M22×1.5 53.5  35.5
    100  32.5  M26×1.5 53.5  35.5
